-7.3-
Listado de
Sujetadores Electromagnéticos |
|
Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs Te.: 011-4216-3434 |
Fecha de
emisión 04/10/2022 |

|
Imán eléctrico
Ø50 y Ø63 |
2-a |
|
Pequeños Imanes Circulares
para Múltiples Aplicaciones
Pequeños Imanes eléctricos Circulares
Vea grafico de rendimientos
|
Modelo
|
Consumo
Fuerza máx.
|
DETALLE
+Info (1) /
(+)
rendimiento magnetismo
|
Código
Importe+IVA
|
|
Kit de Electroimán compacto
para
automatismos
73-IC50-20K
ampliar foto |
12v
7w
Uso
50%
20kg
Peso 330grs |
Imán
compacto para traslados y automatizaciones.
Ø50mm alto
25mm agujero central pasante para abulonar
Opcional con
aro externo centrador
para
selección de chapas finas tomando solo una o esféricos,
se emplea en
automatismos, pequeñas puertas y dispositivos
La fuerza
nominal 20kg se consigna en caliente sobre placa de 25mm
Peso 330gr
con aro 510grs
Desarmable se puede modificar el
mecanizado central. |
73-IC50-20K
u$s 103.80 +
IVA
73-IC50CA-20K con aro centrador
u$s 114.40 +
IVA
ver foto |
|
Electroimán Blindado
Doble alto
para
automatismos
73-IC50-43
ampliar foto
|
Modelos =
Uso
100% 5W
Uso
50% 10W
en 12vcc y
24vcc
30Kg sobre
placa de 8mm
|
Imán
Blindado para automatizaciones.
Blindado
Ø47 a 50 x
H=43mm, con agujero
pasante
y fresado para tornillo cabeza allen
Imán eléctrico para posicionadores
y automatismos varios,
se instala en puntas de pistones
y otras aplicaciones
Peso 385grs
|
Imán sin placa de apoyo 73-IC50-43
u$s 122 +
IVA
HASTA AGOTAR STOCK
Placa de apoyo adicional
+10% |
|
Kit de
Electroimán con
placa de apoyo
73-IC63-60K
ampliar foto |
12Vcc 15W
a pedido en 24Vcc
50Kg sobre
placa de 8mm
|
Kit Ø63 para
puertas y otras aplicaciones
Kit Ø63mm x alto: 70mm, con
placa de apoyo
peso imán 1,1kg con placa 1,3kg
Imán eléctrico para portones, puertas de hornos,
ascensores, montacargas,
soldadoras de bolsas, etc.
Fijación mediante bulón en
la base del imán.
Desarmable se puede modificar el
mecanizado central. |
Conjunto de
imán
y placa de apoyo. 73-IC63-60K
u$s 125.50 +
IVA
Placa de apoyo adicional
+10% |
|
(+) video electroiman multiple
|
imagen ilustrativa, fabricación
bajo pedido. |
Soporte
para imán kit Ø63
Medidas: 55x55 x100mm
Importe del modelo sugerido:
u$s
89 +IVA
(el juego) |
imagen ilustrativa, fabricación
bajo pedido. |
|
|
|
Imán
eléctrico Ø82mm
Pequeños Imanes eléctricos Circulares
Vea grafico de rendimientos
|
Modelo
|
Consumo
Fuerza máx.
|
DETALLE
+Info (1) /
(+)
rendimiento magnetismo
|
Código
Importe+IVA
|
|
Imán eléctrico
para
transporte de chapas
73-IC82-cancamo
 ampliar foto |
12v
20w
Uso
100%
nominal 75kg
despegue 150kg
Peso 2,7kg
|
Iman electrico para
translado de piezas en automatismos.
Ø82mm
alto 70mm con cancamo
para
transporte de de chapas y piezas
se emplea en
automatismos
La fuerza
nominal se consigna en caliente sobre placa de 25mm |
73-IC82-cancamo
u$s 347+
IVA
Con
adicional
aro centrador
u$s 427+
IVA |
|
Electroimán compacto
para sujetar
planos
73-IC82-plano
ampliar foto |
12v
30w
Uso
100%
nominal 80kg
despegue 160kg
Peso 2,7kg
|
Imán
compacto para mecanizados y posicionado de piezas
Base Ø100
cuerpo Ø82mm alto
0mm
opcional con agujero central pasante para abulonar
y labio
inferior para clampear, especial con aro intermedio
para
sujetar pieza a mecanizar
La fuerza
nominal se consigna en caliente sobre placa de 25mm |
73-IC82-plano
u$s 372+
IVA |
|
Electroimán compacto
para sujetar
cilíndricos
73-IC82-cilindro
ampliar foto |
12v
30w
Uso
100%
nominal 30kg
despegue
90-150kg
|
Imán
fresado en "V" para automatizaciones.
Base Ø100
cuerpo Ø82mm alto
90mm
Ø85mm alto
70mm agujero central pasante para abulonar
Sujeta diámetros desde
40mm hasta 100mm con distinto grado
de fuerza acorde al
espesor del tubo
opcional con agujero central pasante para abulonar
y labio
inferior para clampear,
La fuerza
nominal se consigna en caliente sobre placa de 3-4mm |
73-IC82-cilindro
u$s 429+
IVA
 |
(+) video electroiman multiple
vea mas sobre
percha para electroimanes
 |
|
Imanes eléctricos
para traslados y automatizaciones
Imanes eléctricos para
sistemas de perchas para puente grúa
+Info (1) /
(+)
rendimiento magnetismo
Capacidad nominal con
coeficiente de seguridad 3, aplicado a chapón en bruto de mínimo
15mm |
|
Modelos |
Dimensiones - consumo
Fuerza nominal |
Código
Importe + IVA |
|
Foto D
Estándar
73-IP150...
Peso
iman: 5kg, embalaje aprox. 200x200x100
+3,5kg |
Ø150 x 50mm
- 12vcc 25w
100kg
Dimensionado para
metalúrgicas pesada en
traslado de perfiles y chapones.
Vea grafico de rendimientos |
73-IP150-ranura
u$s 487
+ IVA 73-IP150-cancamo
u$s 502
+ IVA |
|
Foto D1
Especial ranurado
73-IP150E1...
especial de una ranura en la superficie,
sin epoxicar
Peso
iman: 8kg, embalaje aprox. 200x200x150
+4kg |
Ø150 x 70mm
- 12vcc 25w
70-100kg
Adaptación especial, con tapa de
una ranura
para sujetar chapas desde espesor 5mm
en mas. Tapa desmontable admite mecanizado de
ajuste. Para piezas cilíndricas o esféricas
indique previo a la compra
el espesor que deberá mecanizar para
ajuste. |
73-IP150E1-ranura
u$s 631
+ IVA 73-IP150E1-cancamo
u$s 657
+ IVA |
|
Foto D2
Especial multiranurado
73-IP150E2...
especial de 5 ranuras en la superficie
Peso 8kg, embalaje aprox. 200x200x150
+4kg |
Ø150 x 70mm
- 12vcc 25w
70-100kg
Adaptación especial, con tapa ranurada
para sujetar chapas de menor espesor a
5mm. Tapa NO DESMONTABLE admite mecanizado de
ajuste. Para piezas cilíndricas o esféricas
indique previo a la compra
el espesor que deberá mecanizar para
ajuste. |
73-IP150E2-ranura
u$s 966
+ IVA 73-IP150E2-cancamo
u$s 994
+ IVA |
|
Foto E : Estándar
73-IP200....
Ampliar foto
peso
imán 14kg, embalado 20kg
embalaje 220x220mm alto 280mm
|
Ø198 x 70mm
- 24vcc 50w
200kg
Dimensionado para
metalúrgicas pesada
en traslado de perfiles y chapones.
Vea grafico de rendimientos |
73-IP200-cancamo
u$s 795 + IVA
|
|
E1 , E2 =>
Especial Ranurado y
Multiranurado |
|
Ø198 x 70mm
- 24vcc 50w
120-150kg
Construcción especial, bajo
pedido,
según los espesores de chapa a sujetar. |
73-IP200E1/2-cancamo
a COTIZAR
ref. u$s 1302 + IVA |
(+) video electroiman multiple
vea mas sobre
percha para electroimanes
|
Imanes eléctricos
para traslados y automatizaciones
Imán
eléctrico para formas esféricas - construcción bajo
pedido - (+)
rendimiento magnetismo |
|
Forma, Modelo, Descripción |
DETALLE |
Código
Importe + IVA |
|
Foto
F1: 73-IPC....
Imán
especial para conos y esferas livianas
 |
Alimentación 12Vcc 50/80W, Toma diámetros
desde 40 a 80mm,
soporta pesos hasta 10Kg.
Admite
adaptaciones a piezas cónicas.
Esta pieza se replantea de acuerdo a las
necesidades del usuario. |
73-IPC
ref u$s
1.598
+IVA |
|
Foto
F2: 73-IPE....
Imán
especial para esferas
Con doble adaptador
 |
Alimentación 12Vcc 30W, Toma diámetros de
32mm y de 83.5mm,
soporta pesos hasta 40Kg.
Diseñados
para ensayos sobre cristales de uso automotriz.
|
73-IPE
ref u$s 1.850
+IVA |
|
Foto
J1: 73-IPB....
Imán para
bridas y caños de pared fina.
 |
Alimentación 12Vcc 30W, Toma diámetros de
100mm a 320mm,
soporta hasta 70Kg sobre 10mm de espesor.
Ajuste automático de cualquier medida y
espesor.
Diámetro externo 150mm alto=1800 con
cancamo peso=7kg.
Diseñados para transporte de bridas y
otros caños de poco espesor y bajo peso.
Vea grafico de rendimientos |
73-IPB100-320
ref u$s 1342
+IVA |
|
Foto
J2: 73-IPT....
Imán para
tubos, construcción especial.
--diseños hasta 200Kg-- |
Alimentación 24Vcc 200W, Toma tubos de
GNC u otros desde 240 a 400mm.
Modelo J2: Dimensiones generales
alto: 150mm + cancamo,
apoyo: en el largo 300mm sobre el
diámetro desde 180 a 250mm.
Ancho total de la pieza
300mm. Soporta cargas hasta 80Kg.
La carga debe estar centrada.
Vea grafico de rendimientos |
73-IPT200-400
ref u$s 2.962 +IVA |
(+) video electroiman multiple
|
Fuente de
Seguridad para Imanes Eléctricos, Platos electromagnéticos,
electroimanes de CC, solenoides de CC,
imanes eléctricos y otros. |
|
INCLUYE: fuente + cargador +
conmutador + desmagnetizador
Fuente combinada con
cargador de baterías,
Sistema de conmutación sin corte
de energía.
Reserva de 10 a30min,
aproximadamente y aviso sonoro en corte de energía.
Modelos con botonera y/ó
bornera para botonera externa
Posee desmagnetizador. A
pedido con conexión para mando remoto.
Principales usos: Retener
una pieza durante un corte de energía. En:
1- Sistemas de perchas para
traslados de chapones y perfiles.
2- Platos electromagnéticos
en maquinas herramientas.
3- Imanes especiales,
sujetadores de piezas,
imanes de puertas de hornos, etc. |
Armada en Caja PULSADORES EN CAJA
o en bandeja CON BORNERAS
No incluye
batería
Solicite
adicional: BOTONERA REMOTA
Solicite opcional: gabinete plástico o metálico |
|
Código
Capacidad máxima de
carga |
IMPORTE
+ IVA
imágenes (1) (2) o (3) |
|
73-FS12-100
12V 100W |
u$s 440 +IVA Caja
o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
73-FS12-150
12V 150W
73-FS18-150
18V 150W
73-FS24-150 24V 150W |
u$s 526 +IVA Caja
o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
73-FS12-200
12V 200W
73-FS24-200
24V 200W
Dimensiones embalada y peso:
|
u$s 691 +IVA Caja
o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
73-FS24-250
24V 250W
Dimensiones
embalada
y peso: 530x350x385, peso: 22kg. |
u$s 879
+IVA Caja o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
73-FS24-350
24V 350W
Dimensiones embalada y peso:
|
u$s 1.170+IVA Caja o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
73-FS24-500
24V 500W
Dimensiones embalada y peso:
|
u$s 1.649
+IVA Caja o Bandeja
El importe no incluye
batería
no incluye botonera remota. |
|
Adicional de
BOTONERA REMOTA
|
u$s 104
+IVA
en todos los
modelos |
Equipos Magnéticos para izaje, de Imán
Permanente
Principales ventajas del manejo magnético
de cargas: Movimiento de piezas sin riesgo de daños
(planas y tubulares)
Ahorro de tiempos y disminución de
costos Optimización del espacio de almacenamiento.
Equipos magnéticos de izaje para piezas
planas o tubulares, con capacidades en la medida
estándar desde 125 a 2000kg.
Su construcción compacta y sencilla posibilita largos
períodos sin mantenimiento.
Accionamiento manual, sin necesidad de una fuente de
energía.
Se entrega con manual de instrucción, certificado de
testeado y declaración de conformidad europea CE según
corresponda.
|
Sujetadores TyD
+Info (rendimiento) +manual
(TyD) |
Modelo
con cáncamo |
Fuerza
nominal
en plano |
Punto de
Ruptura
fuerza máxima: |
Fuerza
máxima
en tubos |
Ø máx. |
Importe + IVA
1-9-2023
sujeta a stock |
|
vea +info
(+)
rendimiento magnetismo
|
73-TD100
peso 4kg |
100Kg /25mm |
250kg /60mm |
47Kg |
Ø 150mm |
u$s 661 +IVA
|
|
73-TD300
peso 13kg |
300Kg /25mm |
1050kg /60mm |
134Kg |
Ø 250mm |
u$s 952+IVA
|
|
73-TD600
peso 22kg |
600Kg /25mm |
2100kg /60mm |
269Kg |
Ø 350mm |
u$s 1.275 +IVA
|
|
73-TD1000
peso 49kg |
1000Kg
25mm |
3500kg /60mm |
449Kg |
Ø 450mm |
u$s 2.081 +IVA
|
|
Sujetadores VERTEX
+Info (rendimiento)
/
+pdf. (vertex)
|
Modelo
con cancamo |
Fuerza
máxima
en plano |
Espesor
mínimo. |
Fuerza
máxima
en tubos |
Ø máx. |
Importe + IVA
provisión sujeta a stock |
|
vea +info
(+)
rendimiento magnetismo |
73-VML100 |
100Kg |
15mm |
45Kg |
Ø 150mm |
Ref u$s +IVA
|
|
73-VML300 |
300Kg |
25mm |
135Kg |
Ø 250mm |
ref u$s +IVA
|
|
73-VML600 |
600Kg |
30mm |
270Kg |
Ø 350mm |
Ref u$s +IVA
|
|
73-VML1000 |
1000Kg |
40mm |
450Kg |
Ø 450mm |
Ref u$s +IVA
|
|
Sujetadores DE MANO |
Modelo
de Mano |
Fuerza
máxima
en plano |
Espesor
mínimo. |
Fuerza
máxima
en tubos |
Ø máx. |
Importe + IVA
provisión sujeta a stock |
|
Admite cáncamo
vea Informe
+Info (1) (en español)
/
+info. 1
(original)
|
73-VML80 |
80Kg |
15mm |
36Kg |
Ø 150mm |
Ref u$s
260 +IVA |
|
73-VML140 |
140Kg |
20mm |
63Kg |
Ø 200mm |
Ref u$s
310 +IVA
|
|
Equipos Magnéticos (marca BUX) -
origen Holanda Productos de importación sujetos a
disponibilidad
** sin stock
+info.:
http://www.walkermagnet.com/hagou/lifting_handling/neo-series.html
|
(+)
rendimiento magnetismo |
|
NEO 500 |
NEO 1000 |
NEO 2000 |
|
Carga límite de trabajo con
material plano (máxima): |
500kg |
1000kg |
2000kg |
|
Carga límite de trabajo con
material tubular (máxima): |
250kg |
500kg |
1000kg |
|
Carga de testeo: |
1600 daN |
3200 daN |
6000 daN |
|
Ø Mín. / Máx.: |
65 / 270mm |
100 / 300mm |
150 / 350mm |
|
Longitud: |
246mm |
316mm |
480mm |
|
Ancho: |
120mm |
148mm |
165mm |
|
Peso: |
19kg |
36kg |
90kg |
|
|
Ref.
u$s 4105 +IVA |
Ref.
u$s 6216 +IVA |
Ref.
u$s 9900 +IVA |
|
|
Vibradores para Zarandas |
|
Modelos de Variadores de
frecuencia |
Importe + IVA
No incluye
Imán |
DETALLE |
|
 |
Variador de tensión 220v
placa kit disipador
aletado |
73-VF1500TI-KIT
u$s 97+IVA
KIT REPUESTO |
Se instala desde el potenciómetro
incorporado en la placa.
Posee circuito de atenuador de potencia
se puede prefijar en el rango comprendido
entre 0 y 80% +20% del pote de ajuste fino.
Siempre atenúan sobre la frecuencia de 50Hz |
|
Variador de tensión 220v
placa mini disipador U |
73-VF500TI-MINI
u$s 78+IVA
MINIKIT REPUESTO |
|
 |
Variador de frecuencia 12v
con trafo de 15W |
73-VF15
ref
u$s 863+IVA
en gabinete |
Generador de pulsos variables
para imanes de vibrador,
se aplica a los imanes de
mayor potencia y también
a los
pequeños imanes de puerta.
Rango de trabajo de 1hz a
100hz
con ajuste del porcentaje
activo del 1% al 50%. |
|
Variador de frecuencia
con trafo de 300W |
73-VF300
ref u$s
1.318 +IVA
en gabinete |
|

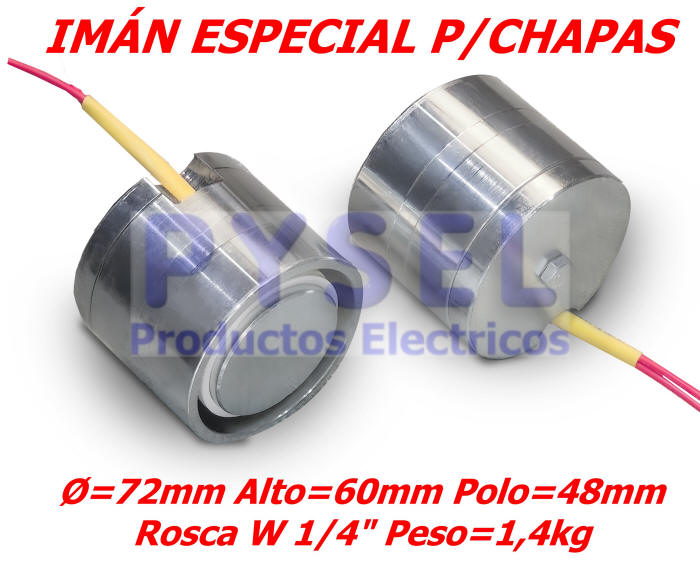

Imán eléctrico Especial |
6-b |
|
Electroimanes
para vibradores |
Código por modelo
características |
Importe + IVA |
DETALLE |
|
Imán
Vibrador
RECTANGULAR
Horizontal
 |
73-IVR-2940
0..220vca 1Amp max
pulsos de: 150 / 300Kg
Distancia de trabajo 0,5mm a 1mm
admite pulsos de 12/24vcc
|
u$s 1830+IVA
x 10u
Consulte precio unitario
y
disponibilidad |
Para zarandas
y vibradores, separadores,
bandejas, alimentadores,
etc.
Placa y base 120 x 75mm
alto
completo 70mm
peso 2.3kg
Fijación 100 x 55mm oblongo
7x14mm
+Info (1)
(+)
rendimiento magnetismo
|
|
Imán Vibrador
RECTANGULAR
Vertical
Sin placa
adicional
Se aplica a
estructuras de 6mm o mayores.
 |
73-IVR-3233
0..220vca 1Amp max
pulsos de: 100 / 200Kg
Distancia de trabajo 0,5mm a 1mm
admite pulsos de 12/24vcc
|
u$s 2210+IVA
x 10u
Consulte precio unitario
y
disponibilidad
|
Para zarandas
y vibradores, separadores,
bandejas, alimentadores,
etc.
Placa trasera 160 x 65mm
prof. completo 70mm
peso 1.7kg
Fijación 126mm entre centros
Ajuste alto = oblongo 7x20mm
+Info (1)
(+)
rendimiento magnetismo
|
|
Imán Vibrador
CIRCULAR
 |
73-IVC-63
12Vcc 15w / 24vcc 30w
pulsos de: 50 / 100Kg
Distancia de trabajo 0,5mm a 1mm
admite 220vca/1A recortado
por triac. |
u$s 155+IVA c/u
Consulte
disponibilidad |
Imán eléctrico para
zarandas, separadores,
bandejas, alimentadores, etc.
Diámetro 65mm alto total
80mm
peso 1.05kg
Fijación mediante rosca en
la base y placa
+Info (1)
(+)
rendimiento magnetismo
|
Listado sujeto a modificación sin
previo aviso.
VOLVER A PLATOS MAGNÉTICOS
PYSEL Calle 16 Nº 3338/46 Berazategui (B
1884 DEJ) Bs. As. Argentina (54-11) 4216-3434
Vea toda nuestra lista de Precios en:
www.pysel.com.ar/pesos.html
|
