Página Técnica de Solenoide Modelo R

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)

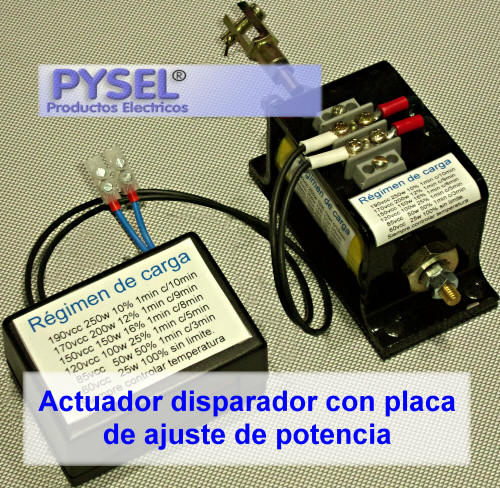

Solenoide alimentado en 220vca mediante placa electrónica



Solenoide de max. 190vcc alimentado con placa reductora

F. max: 10Kg/20mm, 250w, 1.5Amp f. uso10%

Alimentación directa de red, máx. 1min/10min.

F. min: 1kg/10mm 25w f. uso 100%

Para ser aplicado a dispositivos de muy bajo tiempo de uso.



Los datos consignados corresponden a la potencia en bobina,

el ensayo de fuerza lo realiza el usuario ajustando la alimentación

mediante la placa electrónica, admite tiro y empuje

debe siempre controlar temperatura de uso que no supere los 90ºC

olenoide alimentado 220vca placa electrónica, traccion y empuje, modelo en 190vcc y tensiones de 12vcc y 24 vcc



Solenoide Estándar Modelo R

Los datos consignados corresponden a la condición normal de trabajo, en frió la potencia y la fuerza disponible aumentan un 30% aprox.  consulte por variantes

Solenoide R

Nota: factor de uso permanente (100%) indica que el solenoide esta energizado todo el tiempo.

Nota: factor de uso 50%, etc. indica el porcentaje de tiempo activo respecto del tiempo total de cada ciclo,

los ciclos deberán ser menores a 5min totales, repitiéndose indefinidamente.

La fuerza detallada en todos los casos, corresponde al máximo recorrido declarado.

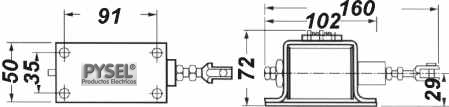

Solenoide R Dimenciones

Peso aproximado 1,2KG.



Código

Modelos Industriales

Disponibles en 24vcc y 12vcc

Fuerza según Recorrido del Móvil

Consumo
en continua

Ciclo de trabajo

20mm

15mm

10mm

5mm

activado

descanso

52-Rcc25-12 (12vcc-2A)

52-Rcc25-24 (24vcc-1A)

Energizado Permanente

Factor de Uso 100%

uso en seguridad y desbloqueo

-

1 kg.

2 kg.

3 kg.

25w uso 100%

permanente

-

52-Rcc50-12 (12vcc-4A 50% uso)

52-Rcc50-24 (24vcc-2A 50% uso)

Servicio Intermitente

Factor de Uso 50%

uso industrial, universal

1 kg.

2 kg.

3 kg.

4 kg.

50w - 50% uso

Tiempo energizado igual o menor a parado

Desde 0.5 seg. a máx. 150 seg.

--

Actuador 150w

Factor de Uso 10%

dosificadores, válvulas, puertas, etc.

1.5 kg.

2.5 kg.

4 kg.

6 kg.

150w 10% uso

10% energizado

desde 1 seg cada

 max. 10 seg cada

  parado 90%

  10 seg hasta

  60 seg

52-Rcc300-12

52-Rcc300-24

Disparador 300w

Factor de Uso 5%

improntas, cerraduras, guillotinas, etc.

2 kg.

4 kg.

7 kg.

8 kg.

330w - 5% uso

5% energizado

desde 1 seg cada

 max. 10 seg cada

  parado 95%

  20 seg hasta

  3 min



Código

Modelos Industriales

Disponibles en 24vca

Fuerza según Recorrido del Móvil

Consumo
en alterna

Nota

20mm

15mm

10mm

5mm

52-Rca30-24

Energizado Permanente

Factor de Uso 100%

uso en seguridad y desbloqueo

-

1 kg.

2 kg.

3 kg.

30va uso 100%

Con puente de diodos en bornera

52-Rca60-24

Servicio Intermitente

Factor de Uso 50%

uso industrial, universal

1 kg.

2 kg.

3 kg.

4 kg.

60va - 50% uso

Con puente de diodos externo

52-Rca400-24

Disparador en alterna

Factor de Uso 5%

improntas, cerraduras, guillotinas, etc.

2 kg.

4 kg.

7 kg.

8 kg.

400va -5% uso

Con puente de diodos externo reforzado.

Para ser aplicado a mecanismos industriales,

consumo 24Vca 20Aca.

Transformador necesario 220/24V 400VA







Solenoide Especial Modelo R (uso en circuitos de parada y marcha de generadores)

Los datos consignados corresponden a la condición normal de trabajo, en frió la potencia y la fuerza disponible aumentan un 30% aprox.  consulte por variantes

Solenoide R

Los datos consignados corresponden a la condición normal de trabajo,
en frio la potencia y la fuerza disponible aumentan un 30% aprox.  consulte por variantes

Solenoide R Dimenciones



Código

Especial p/ uso automotriz

con BOBINADO de ARRANQUE y de MARCHA

Fuerza y potencia según Recorrido del Móvil

Ciclo de Trabajo

Posición de INICIO

15-20 mm

Fuerza mayor a 11kg

Pos. de Retención

0-1 mm

Fuerza mayor a 2-3kg

Tiempo de

arranque

Tiempo

activado

52-RDo-12

P/ baterías 12V

consumo 50A

Tensión mínima 10 Vcc

consumo 1.75A

Tensión máx. 14 Vcc

1 Seg.   c/ 1min

5 Seg.  c/ 15min

10 seg. c/ 30min

permanente

52-RDo-24

P/ baterías 24V

consumo 30A

Tensión mínima 20 Vcc

consumo 1A

Tensión máx. 28 Vcc

permanente



Los datos consignados corresponden a la condición normal de trabajo, condicionado por la instalación y  la capacidad de la batería.
