Transformadores y Equipos de Salidas de altas corrientes

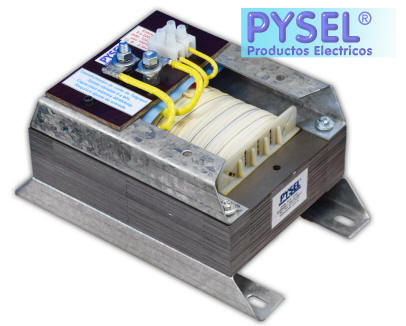

equipos de alimentacion a cuchillas de corte de extrusoras en valores de hasta 150amper        transformador de alta corriente y baja tension para corte de polietileno 200amp        fuente de gran amperaje para calentar alucrom o nicrom en gabinete con cuchilla de corte

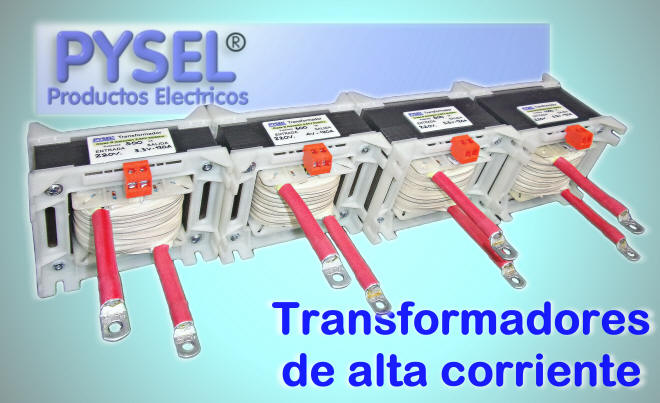

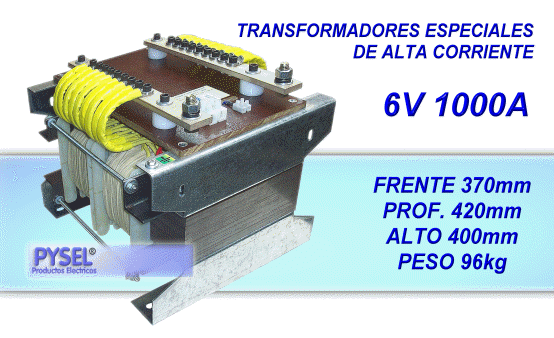

Transformadores de baja tension y alta corriente 100Amp, 15Amp 200Amp 250Amp hasta 1000AmpTransformadores para ensayos de corriente en relevos termicos y mediciones de laboratorio altas corrientes y bajas tensiones



Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corriente de trabajo
Tensión en vacío (sin carga)

104-T60A 12544 RIG    (fig 1)

85

100

70+100

2.8

60A - 2,5V

(fig 1)  D = C + Conexión

Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corriente de trabajo
Tensión en vacío (sin carga)

104-T120A 60050 RIG    (fig 2)

120

150

105+20

7.6

120A - 4,0V

Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corriente de trabajo
Tensión en vacío (sin carga)

104-T110A 60080 RIG    (fig 2)

120

150

135+150

10

110A - 6,5V

(fig 2)  D = C + Conexión

Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corrientes de trabajo
Tensiones en vacío (sin carga)

104-T110A 65050 RIG    (fig 3)

150

190

100+100

18

120A - 8,5V

104-T60A 65050 RIG    (fig 3)

150

190

100+100

18

60A - 17V

Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corriente de trabajo
Tensión en vacío (sin carga)

104-T80A 65072 RIG    (fig 3)

150

190

120+100

21

80A - 14V

Código PYSEL

B=mm

A=mm

D=mm

Peso kg.

Corrientes de trabajo
Tensiones en vacío (sin carga)

104-T95A 65080 RIG    (fig 3)

150

190

140+100

24

95A - 16V

104-T110A 65080 RIG    (fig 3)

150

190

140+100

24

110A - 14V

104-T140A 65080 RIG    (fig 3)

150

190

140+100

24

140A - 11V

(fig 3) D = C + Conexión




Recomendaciones:  debido a su gran amperaje de consumo, la caída de tensión en los cables es considerable,

(desde la bornera hacia la cuchilla caliente). se debe contemplar esta caída, para la elección de la tensión del transformador,

  en caso de control con triac se debe sumar +20% en la tensión, así mismo el cableado en general se sobredimensiona.



Equipos Armados con Salidas de alta Corriente

MODELOS SUGERIDOS DE USO GENERAL, CONSULTE OTROS MODELOS

Equipos base, consultar:  Transformador + llave + regulador.

Equipos Salida de Alta Corriente

Transformador + llave + regulador + amperímetro + detector de corriente de carga con salida de alarma + sensor de temperatura en el bobinado + salidas con chicote.







Transformadores de Salida de alta tensión



DESESTATIZADOR, Entrada 220v-50hz, con lamp limitadora 7KV-100VA

>> Preparado para trabajar a lazo abierto y con protección ante eventuales fallas externas

>> Dimensiones generales base=310x170mm  alto=200mm



Desestatizador simulacion de falla

104-DES7KVA-100VA



En la foto el alambre simula un corto    +Info(8)
