Página Técnica de Curvas de Solenoides

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)





Condición de ensayo pieza caliente, Móvil Horizontal

Nos reservamos el derecho a mejoras en las piezas descriptas.

¿como elegir un solenoide?

Para satisfacer la amplia variedad de la demanda de reemplazo requerimos muestras y/o datos técnicos precisos, ya que algunas de nuestras piezas estándar pueden coincidir con su necesidad.

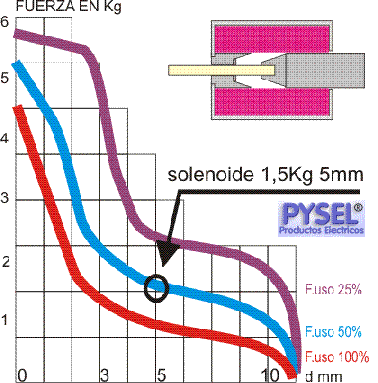

  • Como se sugiere en el grafico dentro de una forma general de un solenoide, se pueden obtener distintas curvas de accionamiento de acuerdo al factor de uso de la pieza.

  • Estas curvas de marcha también dependen de los mecanizados y las formas de la pieza.

  • Otro factor que las influye es la tensión de línea (vcc ó vca) y la calidad de los aceros.

  • Esta curva es de fuerza pura, por lo tanto el resorte (que puede incorporarse a la pieza) restará prestación.

Por Ejemplo el solenoide definido como  5mm 1.5kg tiene la capacidad de ejercer esa fuerza en un factor de uso de 1min energizado y 1min en descanso (f. de uso = 50%)

Además esta curva corresponde a la pieza cuando ya logro su temperatura de trabajo, estando a 20º C podríamos obtener un 30% de fuerza adicional. Si nuestro factor de uso cambiara o se modificase la temperatura ambiente  entonces podríamos obtener mayor o menor fuerza. La curva inferior corresponde a la misma pieza si estuviera siempre energizada. La curva superior seria la de un disparador o alimentador.

  • Estas diferentes curvas son el resultado de distintos bobinados y diferencias en los mecanizados interiores.  Cabe destacar que una pieza de un factor de uso 1% no logra un gran crecimiento en la fuerza, esto se debe a la saturación del acero y a la geometría de la pieza, lo que determina, una zona donde la prestación es viable.

  • El costeo de las piezas también influye en el criterio de diseño,  (ej. fijación blindajes, bridas, forma general, etc.)
