-5.3-
Listado de
Repuestos y Reparaciones bajo pedido |
|
Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs Te.: 011-4216-3434 |
Fecha de
emisión general 01/07/2023 |
|
Servicios
para electroimanes, frenos, embragues, etc.
|
1-a |
|
 |
Repuesto
bobina Carrete torneado en Delrin.
Se reemplaza por un carrete torneado,
no se mecanizaran
formas fuera del torno.
Bobina con terminación en cinta poliéster u otra cobertura similar.
La salida será con chicotes de
cables con borneras en la punta del cable.
Dimensiones
estimadas: Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
 |
|
Diámetro
exterior |
Diámetro Agujero |
Alto max |
Alimentación |
Presupuesto
estimado
para fabricación de un repuesto
torneado |
|
máx. 60mm |
20 a 40mm |
50mm |
12/24Vcc |
u$s
180 a 200
+IVA |
|
máx. 100mm |
40 a 60mm |
50mm |
12/24Vcc |
u$s
220 a
250
+IVA |
|
máx. 130mm |
50 a 70mm |
30 a 40mm |
12/24Vcc |
u$s
270 a
300
+IVA |
|
máx. 130mm |
60 a 80mm |
40 a 50mm |
12/24Vcc |
u$s
320 a 350
+IVA |
|
máx. 150mm |
70 a 90mm |
55 a 75mm |
12/24Vcc |
u$s
370 a
460
+IVA |
|
máx. 150mm |
80 a 100mm |
80 a 120mm |
12/24Vcc |
u$s
480 a
630
+IVA |
|
Esta construcción se realiza bajo
pedido, acorde a las necesidades de cada
cliente.
Se recotizaran otras tensiones de
alimentación y otras formas en las bobinas.
Dobles bobinas corresponde
importe suma de ambas. |
|
Servicios
para electroimanes, frenos, embragues, etc.
|
1-b |
|

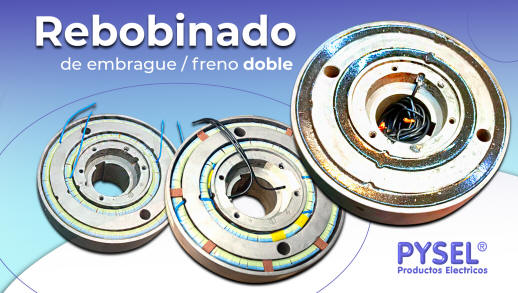

Servicios de Rebobinado de Freno Electromagnético.
importes sobre modelos registrados, otras piezas
de medidas similares a cotizar.
|
|
|
modelos
cotizados |
diámetro de los
6 Polos aprox. |
importe |
|
S-70 |
70 mm |
u$s 1210+iva |
|
S-90 |
90 mm |
u$s 1280+iva |
|
S-120 |
120 mm |
u$s 1340+iva |
|
S-170 |
170 mm |
u$s 1390+iva |
|
Importes de referencia
:
12 polos desde u$s 2060+iva
dependiendo de la
complejidad de la pieza.
 |
|
Carrete inyectado con buje
bronce para martillos electromagnéticos |
1-c |
|
Tapas diam.67mm
Aguj. diam. 26mm
Alto 76.5mm
Peso 1kg aprox
Buje largo 190mm
Diam int 23.5mm |
Repuesto
bobina para martillo
electromagnético Carrete inyectado
|
Alimentación |
Dimensiones |
Importe
unitario |
|
220Vca - 6A
1 disparo por minuto |
Buje de bronce: Ø interior= 22mm;
Ø exterior=
25.4mm;
largo
total= 130mm;
Carrete: Ø exterior= 68mm; largo de carrete=
75mm |
solo bobina u$s 147 +IVA |
|
Adicional a
confirmar dimensiones: placa de montaje, perno de
impacto y resorte completo u$s 268 +IVA |
|
|
Repuesto
bobina Modelo R
Carrete inyectado
Tapas diam.48mm
Aguj. diam. 22mm
Alto 65.5mm
Peso 500grs aprox |
listado sujeto
a proveedores fecha emisión 1-11-2023 |
|
Alimentación |
Uso Permanente
2Kg-10mm 25W-30VA |
Uso Intermitente
servicio 50%
50W-60VA 1 a 3Kg-10 a 20mm |
Disparadores
factor de uso 5% |
|
12vcc o 24vcc |
52-RBcc25-12
52-RBcc25-24
ref u$s 190 +IVA |
52-RBcc50-12
52-RBcc50-24
ref u$s 190 +IVA |
52-RBcc300-12
52-RBcc300-24
ref u$s
235 +IVA |
|
24vca |
52-RBca30-24
ref u$s 259 +IVA |
52-RBca60-24
ref u$s 259 +IVA |
52-RBca400-24
ref
u$s 259 +IVA |
|
Especial p/ uso automotriz |
|
12vcc o 24vcc Bobina Doble |
52-RBDo-12
o 52-RBDo-24
ref
u$s 271 +IVA |
|
|
 Repuesto
bobina solenoide para gas |
Carrete inyectado en nylon
|
Alimentación |
Dimensiones |
Importe
unitario |
|
220Vca |
Ø
de agujero= 17mm; Ø exterior= 42mm;
largo=
32mm |
u$s 116 +IVA
hasta agotar stock |
|
220Vca |
Ø
de agujero= 15mm; Ø exterior= 35mm;
largo=
39mm |
u$s 135 +IVA
hasta agotar stock |
|
|
Carrete torneado en Delrin. |
2-a |
|
 |
Repuesto bobina
solenoide para electroválvulas,
electroimanes y otros usos
Siendo la pieza original abierta o bien
encapsulada con o sin terminales, sin encapsulado magnético.
Se reemplaza por un carrete torneado, no se mecanizaran
formas fuera del torno.
Bobina con terminación en cinta poliéster u otra cobertura similar.
La salida será
con chicotes de cables con borneras en la punta del
cable.
|
Dimensiones
estimadas
Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
Alimentación |
Presupuesto
estimado
para fabricación de un repuesto torneado |
|
Ø
de agujero= 15 a 25mm
Ø exterior= 40 a
60mm
largo= 40 a 80mm |
12/24Vcc |
u$s 190
a 220 +IVA |
|
Otras tensiones |
adicional 20% |
|
|
Carrete
Rectangular Mecanizado en Delrin. |
2-b |
|
 |
Repuesto bobina para
electroimanes y otros
Siendo la pieza original abierta o bien
encapsulada con o sin terminales, sin encapsulado magnético.
Se reemplaza por un carrete mecanizado respetando las
dimensiones generales y de fijación.
Bobina con terminación en cinta poliéster u otra cobertura similar.
La salida será
con chicotes de cables con borneras en la punta del
cable.
|
Dimensiones
estimadas
Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
Alimentación |
Presupuesto
estimado
para fabricación de un repuesto fresado |
|
Agujero interior= 20x40mm; a
30x60mm
exterior= 60x80mm; a 70x100mm
Alto= 40 a 80mm |
220Vca |
Delrin u$s 750
a 850 +IVA |
|
Otras tensiones |
adicional 20% |
|
|

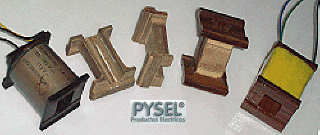

Carrete
Mecanizado en Micarta. |
2-c |
|
Solicite cotización en
carrete de micarta. Temperatura de trabajo 120º
Estas piezas se cotizan
acorde al mecanizado necesario para su
realización y siempre sujetos a
provisión de materia prima.
|
|
Carrete con
cuerpo magnético plegado |
3-a |
|
Cuerpo rectangular
 |
Repuesto
bobina solenoide para
electroválvulas con cuerpo magnético incorporado
Cuerpo rectangular:
Carrete torneado en Delrin con cuerpo magnético
sin blindar.
Siendo la bobina original abierta o bien
encapsulada con o sin terminales, con encapsulado magnético sin
blindar. Se reemplaza por un carrete torneado, no se mecanizaran
formas fuera del torno.
Bobina con terminación en cinta poliéster u otra cobertura similar.
La salida será
con chicotes de cables con borneras en la punta del
cable. |
|
Dimensiones
estimadas (piezas rectangulares)
Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
Alimentación |
Presupuesto
estimado
para fabricación de un repuesto plegado |
|
Ø
de agujero= 10 a 20mm
exterior= 30x30 a
60x60mm
largo= 40 a 80mm |
12 o 24Vcc |
u$s 335 a 465
+IVA |
|
Otras tensiones |
adicional 20% |
|
|
Carrete con
cuerpo magnético cilíndrico |
3-b |
|
Cuerpo Circular
 |
|
Dimensiones
estimadas (piezas cilíndricas)
Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
Alimentación |
Presupuesto
estimado
para fabricación deun repuesto en caño |
|
Ø
de agujero= 15 a 25mm
Ø exterior= 40 a
60mm
largo= 40 a 80mm |
12 o 24Vcc |
u$s 390 a 480
+IVA |
|
Otras tensiones |
adicional 20% |
Cuerpo Circular:
El circuito magnético se reemplaza por otro de similar
funcionalidad. Las
piezas originales muestran el epoxi y dentro del mismo se
encuentra el cuerpo de acero,
el reemplazo consiste en hacer el
cuerpo de acero respetando las medidas interiores y exteriores
del epoxi.
Toda la reparación se realiza sobre macizos de acero y delrin.
|
|
Carrete con
cuerpo magnético blindado |
3-c |
|
 |
Carrete torneado en Delrin con cuerpo magnético
con blindaje incorporado.
Siendo la bobina original abierta o bien
encapsulada con o sin terminales,
con encapsulado magnético
blindado sea cilíndrico o prismático.
|
Dimensiones
estimadas
Debido a la gran variedad de piezas,
se
cotizan algunos modelos frecuentes. |
Alimentación |
Presupuesto
estimado
para fabricación de un repuesto blindado |
|
Ø
de agujero= 15 a 25mm; Ø exterior= 40 a
70mm;
largo= 40 a 80mm |
12/24Vcc |
desde u$s 880 +IVA
|
|
Otras tensiones |
adicional 20% |
El circuito magnético se reemplaza por otro de similar
funcionalidad, torneado en 2 piezas que se encastran.
Se reemplaza por un carrete torneado, no se mecanizaran
formas fuera del torno.
Bobina con terminación en cinta poliéster u otra cobertura similar.
La salida será
con chicotes de cables con borneras en la punta del
cable.
|
|
Servicios para Electroválvulas
|
3-d |
|
Debido a la
gran cantidad de fabricantes y usos de las Electroválvulas ofrecemos
servicio de reemplazo
o rebobinado de bobinas de electro válvulas,
para lo cual requerimos muestras o planos. |
|
Copia de piezas Faltantes
|
Reemplazos por Equivalencias
|
|
Reductor
electrónico para bobinas.
Disparador de
solenoides |
4 |
|
Reductor en caja
PR1000/81: u$s 620 +IVA
Placa "KIT": u$s
571 +IVA
|
Reductor disparador Electrónico para bobinas en Vca/Vcc
Placa reductora para bobinas en Vcc.
Fabricación bajo pedido, acorde a cada
bobina.
Aplicación practica:
Para ser aplicado a bobinas de alimentación en 220Vca
con reductor a 190Vcc.
Resuelve el problema de alta temperatura en
las bobinas de uso permanente.
Capacidad nominal 10Amp máximo.
También apto como reductor Vca/Vca,
Funcionamiento:
Este reductor temporizado recibe 220Vca
y genera 190Vcc durante un tiempo (puede ser ajustable),
del orden de
los 2seg. luego mediante reductor electrónico y
una bobina de
choque entrega desde 60Vcc a 120Vcc
acorde a la bobina donde se
aplique. A pedido en tensiones de 110Vca y 380Vca. |
|
Descripción de Componentes:
Plaqueta para montar sobre 4 aisladores, acometida por
borneras, fusible de línea, transformador aislador,
temporizador
de precisión ajustable, regulador de potencia ajustable, filtro RC
y bobina de choque, rele de conmutación montado en zócalo.
Esta
placa puede presentarse en una caja IP65 marca Roker PR1000/81.
Peso: Placa: 550g, en gabinete: 830g.
Medidas: placa: 130x100mm x alto:60mm. en gabinete
PR1000/81: 190x122mm
x alto:81mm. |
