Pagina Técnica de Platos Electromagnéticos

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



Platos Rectangulares y Circulares

Los platos se proveen con fuente y desmagnetizador.




Platos Rectangulares



a= superficie de trab.

b= apoyo

c= ancho

h= altura

Polos de 12mm c/ paso polar 4mm.

Apto espesores 2 - 4mm

Fuente de seguridad con desmagnetizador

  fuente de seguridad

  con desmagnetizador

  (+) Vea Info de Fuente Segura

  (+) Ampliar fotos

LISTA de modelos mas vendidos

los platos se construyen bajo pedido,

consulte otras dimensiones

 Los platos se proveen con fuente y desmagnetizador.

(+) video platos alta inducción

(+) Galería de fotos

Código

(estándar)

superficie

c x a

b

h

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PR170-300

170 x 300mm

330mm

85mm

10 ton.

26kg. plato

Plato Dimensiones embalado 400 x 300 alto 200mm y peso 33kg

Fuente dimensiones embalada 300x300 x250mm y peso: 6kg.  embalado p/ transporte 47kg final

71-PR200-300PC

200 x 350mm

útil: 200 x 300

350mm

100mm

13 ton.

41kg. plato

PC paso combinado 12+3+5+3+12+3.. con tapas desmontables aptos para sistema basculante para cuchillas

Plato Dimensiones embalado 400 x 300 alto 200mm y peso 48kg

Fuente dimensiones embalada 350x350 x250mm y peso: 8kg.  embalado p/ transporte 57kg final

71-PR200-400

210 x 420mm

475mm

85mm

15 ton.

43kg.

Plato Dimensiones embalado y peso: .    Fuente dimensiones embalada y peso:.

71-PR250-500

250 x 500mm

550mm

90mm

25 ton.

80kg.

Plato Dimensiones embalado y peso: .    Fuente dimensiones embalada y peso:.

71-PR300-600

300 x 600mm

650mm

90mm

36 ton.

115kg.

Plato Dimensiones embalado y peso:  750x410x340mm, peso 150Kg.

Fuente dimensiones embalada y peso: 530x350x385, peso: 22kg.

71-PR300-1000

300 x 1000mm

1050mm

100mm

60 ton.

200kg.

Plato Dimensiones embalado y peso: .    Fuente dimensiones embalada y peso:.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor

  fuente de seguridad con desmagnetizador: Modelo con botonera y/ó bornera para botonera externa

Fotos de productos genéricos

 Esquema de conexión + garantías    Vea Info de Fuente Segura

Ref. =  estas piezas se replantean acorde a las necesidades del usuario.

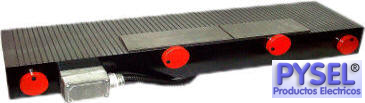

Platos Especiales Para Afiladoras

imagen paso simple   (+) Galería de fotos

(+) video platos alta inducción

Especial para cuchillas, cabezas desmontables permite rotar el plato,

componible para mayores largos

 Los platos se proveen con fuente y desmagnetizador

Código

(estándar)

superficie

c x a

b

h

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PR150-900

150 x 900mm

paso simple paso 12+3

900mm

90mm

20 ton.  **

90kg.

71-PRC150-900

150 x 900mm

paso combinado 12+3+5+3

900mm

90mm

20 ton.  **

90kg.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor

Especial para cuchillas, cabezas desmontables permite rotar el plato, componible para mayores largos

Largos desde 900mm +50 extremos, hasta 3600mm

La superficie de trabajo es igual a la base y alineando varios platos, entre ellos se puede instalar un apoyo que permite rotar el plato.

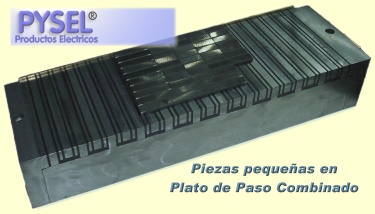

Platos Especiales Pequeñas Piezas

 Implementamos modificaciones

 para sujetar bajos espesores.

Consúltenos.

(+) Galería de fotos

(+) video platos alta inducción

servicio de reforma: paso modificado

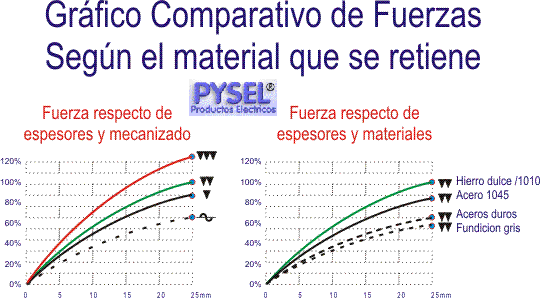

rendimiento mangetico de los aceros segun espesor material y grado de terminación







Platos Circulares    Los platos se proveen con fuente y desmagnetizador.





de Polos circulares

de Polos rectos

Fuente de seguridad con desmagnetizador

  fuente de seguridad

  con desmagnetizador



  (+) Ampliar fotos



Platos Circulares Polos CONCÉNTRICOS ranurados

LISTA de modelos mas vendidos, estos platos se construyen bajo pedido, consulte otras dimensiones

Uso general Platos de polos 1 - 2 y 3, concéntricos uso general  Apto espesores desde 3mm Polos mecanizados de 12mm paso 4mm, bobinas concéntricas con tapa ranurada.

(+) Galería de fotos



(+) video platos alta inducción

Código

Diámetro

Altura

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PC150-60

única bobina central

Ø 150mm

(admite 120 a 180mm)

60mm

2 ton. **

6.2kg.

71-PC220-70

Doble bobina concéntrica

Ø 220mm

(admite 190 a 260mm)

70mm

5 ton. **

20kg.

71-PC360-75

Triple bobina concéntrica

Ø 360mm

(admite 330 a 400mm)

75mm

10 ton. **

50kg.

Importes proporcionales dentro del rango de +/- 10% del diámetro en cada modelo, el rango que admite es el que se ajusta en forma proporcional.





Platos Circulares Polos CONCÉNTRICOS directos

LISTA de modelos mas vendidos, estos platos se construyen bajo pedido, consulte otras dimensiones

Alta inducción, Platos Circulares de polos concéntricos alta inducción. Apto espesores desde 1 - 1.5mm Posee polos directos de 12mm c/ paso polar 3mm, mediante aro intermedio.

Admite cambio de diámetro en mayores respetando la cantidad de polos, valores proporcionales.

(+) Galería de fotos



de Polos circulares

(+) video platos alta inducción

Código

Diámetro

Altura

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PCAI260-90

(3 polos directos)

Ø 260mm

(hasta 310mm)

90mm

20 ton. **

35kg.

71-PCAI320-90

(4 polos directos)

Ø 320mm

(hasta 390mm)

90mm

30 ton. **

50kg.

71-PCAI380-90

(5 polos directos)

Ø 380mm

(hasta 500mm)

90mm

40 ton. **

65kg.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor  Los platos se proveen con fuente y desmagnetizador





Platos Circulares Polos RECTOS Ranurados

Uso general  Apto espesores desde 2 - 3mm  Polos mecanizados de 12 y 22mm paso 4mm admiten cambios en los diámetros modificando el paso

Importes proporcionales dentro del rango del diámetro en cada modelo, el rango que admite es el que se ajusta en forma proporcional.

(+) Galería de fotos



(+) video platos alta inducción

Código

Diámetro

Altura

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PCR150-100

4 polos

Ø 150mm

(hasta 200mm)

100mm

20 ton. **

15kg.

71-PCR315-100

6 polos

Ø 315mm

(hasta 400mm)

100mm

30 ton. **

55kg.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor  Los platos se proveen con fuente y desmagnetizador





Platos Circulares Polos RECTOS Directos



Alta inducción, Apto espesores desde 1 - 1.5mm  Platos circulares de polos directos rectos

Posee polos directos de 22mm c/ paso polar 3mm. admiten cambios en los diámetros modificando el paso

Importes proporcionales dentro del rango de +/- 10% del diámetro en cada modelo, el rango que admite es el que se ajusta en forma proporcional.

(+) Galería de fotos



de Polos rectos

(+) video platos alta inducción

Código

Diámetro

Altura

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

71-PCRAI315-90

6 polos directos

Ø 315mm

(hasta 400mm)

90mm

30 ton. **

50kg.

71-PCRAI420-90

8 polos directos

Ø 420mm

(hasta 500mm)

90mm

40 ton. **

90kg.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor  Los platos se proveen con fuente y desmagnetizador





Platos Circulares Combinados

(+) Galería de fotos



(+) video platos alta inducción

Código

Diámetro

Altura

capacidad máx. **

+Info especial

+info aceros

peso

aprox.

Alta inducción, Platos circulares de polos rectos y circulares, combinados, centro en estrella y polos ranurados

Apto espesores desde 1 - 1.5mm Posee polos directos de 3mm en el centro y ranuras de 6+4 en los polos circulares

71-PCC540-100

Ø 520mm útil Ø 480mm

base Ø 540mm

100mm

50 ton. **

115kg.

** valores estimados aproximados cubriendo toda la superficie con una placa de 50mm de espesor

 Los platos se proveen con fuente y desmagnetizador

  fuente de seguridad con desmagnetizador: Modelo con botonera y/ó bornera para botonera externa

Fotos de productos genéricos

 Esquema de conexión + garantías    Vea Info de Fuente Segura

NOTA: las medidas declaradas corresponden a piezas de uso general, todos los platos se fabrican a medida del usuario,





Desmagnetizadores



Desmagnetizador de Mesa

<-- de mesa

Desmagnetizadores de Mano

<--  de mano



Código Modelo Características Superficie Peso
71-DM DE MESA

Potencia máxima 400VA, caja plástica

200x160mm (útil 120x60), alto 110mm. 5.170Kg
71-DP PORTÁTIL

Potencia máxima 400VA,

200x80mm (útil 160x80), alto 120mm. 5.215Kg

 Info desmagnetizadores
