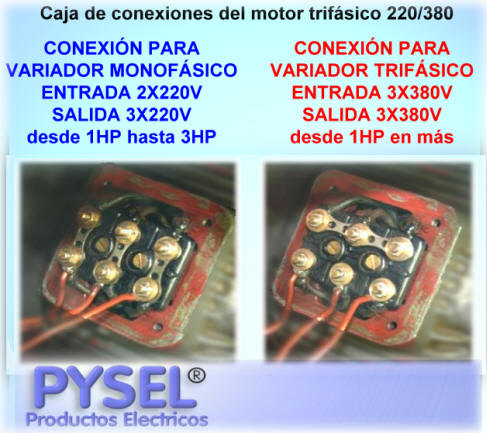

Ejemplo visual de conexionado de caja bornera de motor trifásico para ser comandado por un variador de frecuencia conectado a la red monofásica de 220v.

 Los motores con bobinado para red 220/380 presentan la bornera característica de conexión estrella o triangulo.

La conexión 3x220, triangulo, se aplica en redes de alimentación con esas características, pero también es útil para comandar un motor trifásico  con 220v monofásicos, los variadores de frecuencia llamados monofásicos se alimentan con 220v, fase y neutro, y generan una salida de 3x220v variable en frecuencia, con ajuste de torque , aceleración , frenado, en general mas de 150 parámetros de ajuste.

Los variadores de entrada monofásica están disponibles para potencias de motores hasta 3HP, los variadores de entrada trifásica se fabrican desde 1HP hasta potencia de por ejemplo 100HP.

Las aplicaciones practicas son muy grandes ya que se dispone de toda la característica del variador y del motor en instalaciones domesticas y rurales. También en instalaciones industriales en máquinas portátiles y por ejemplo modernización de agujereadoras, pequeños tornos, montacargas, motoreductores, bobinadoras enrolladoras, cintas transportadoras e infinidad de elementos que cuentan en su cableado con la instalación de 220v, resultando muy sencillo adaptar el variador y lograr cambios de rendimiento muy grandes en las máquinas monofásicas.

Este tipo de variador se puede aplicar a la conexión estrella de 3x380, sin embargo se pierde mucha potencia en el motor, esto se utiliza en general en extractores y otros ventiladores de bajo caudal reduciendo los ruidos de origen magnetico.

Los variadores de frecuencia monofásicos SOLO SE APLICAN A MOTORES TRIFÁSICOS, NO se aplican a otros motores o transformadores
