Info de Impedancias y Autotransformadores

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



tableros para arranques de bombas automaticos con impedancia de arranque  o autotransformador en potencias desde 5 hp hasta 150hp, tensiones de 380v hasta 100v



Impedancia Trifásica para Arranque de Motores

  • IMPEDANCIA TRIFÁSICA DE SERVICIO INTERMITENTE PARA ARRANQUE DE MOTORES

  • Tensión de línea 380v potencia desde 10 hp hasta 50hp. 6 arranques por hora, 2 consecutivos, 15 seg. c/u,

  • 1 sensor columna central. BOBINADOS DE TRES FASES,

  • RELACIONES 45% 60% 75% Y OTRAS A PEDIDO

  • Armado de tableros con contactor e impedancia - consúltenos

Autotransformador trifasico

 solicite presupuesto por coberturas y tableros

Códigos

Frente

Prof.

Alto

Peso

Potencia aprox.

hp

KW

113-IT10

250mm

h/ 200mm

180mm

10Kg

7,5 - 10

5-7

113-IT12

250mm

h/ 200mm

180mm

12Kg

12

10

113-IT15

250mm

h/ 200mm

180mm

15Kg

15

12.5

113-IT20

320mm

h/ 170mm

200mm

25Kg

20

15

113-IT25

320mm

h/ 170mm

200mm

33Kg

25

18

113-IT30

320mm

h/ 170mm

200mm

40Kg

30

22

113-IT40

320mm

h/ 200mm

200mm

40Kg

40

30

113-IT50

320mm

h/ 200mm

200mm

50Kg

50

37

113-IT60

(ref 400)

(ref 200)

(ref 350)

65Kg

(ref 60)

45

Impedancias para arranques de bombas y motores 380v  impedancia de arranque de motor bomba hasta 40hp



Autotransformador Trifásico para Servicio Continuo

 solicite presupuesto por coberturas y tableros

Autotransformador Trifásico para Arranque de Motores

  • Autotransformadores trifásicos de Servicio Intermitente 6 arranques por hora, 2 consecutivos, 15 seg c/u

  • 1 sensor por BOBINA. BOBINADOS DE TRES FASES,

  • Acometida por borneras Aislación 4kv, clase F

  • Tensión de línea de 380v - 660v - 1000v

  •  RELACIONES 50% 55% 60% 65% 70% 75% 80% 85%

Códigos

Frente

Prof.

Alto

Peso

hp

kw

113-AT75

460mm

230mm

330mm

75 kg.

h/ 100

h/ 75

113-AT110

460mm

250mm

330mm

85 kg.

100 a 150

75 a 110

113-AT150

460mm

250mm

330mm

120 kg.

180 a 220

120 a 150

113-AT200

460mm

300mm

330mm

140 kg.

220 a 280

160 a 200

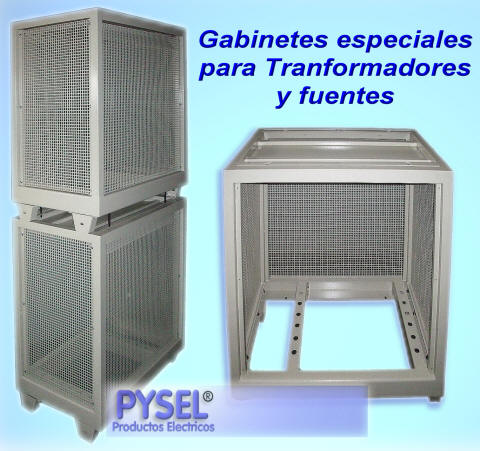

Gabinetes para fuentes trifasicas y transformadores fabriacion especial, modlulares y apilables, con ventilación natural o forzada

Se instalan en posición horizontal o vertical, sin cobertura y sin ventilación forzada, resultando la elevación de temperatura de +30..40°C, a plena carga con uso continuo.

Si se instala dentro de un gabinete, este debe ser mínimo 2 veces mayor, con ranuras de aireación 2 veces el alto x prof. => elevación de temp. +40..50°C sobre el ambiente, para disminuir el calentamiento se puede pasar al modelo siguiente de mayor potencia, consulte esta variante. ejemplo: el ultimo modelo 590x255x440, requiere gabinete 1200x500x880, o 900x500x1200, etc, con dos ranuras abajo, para entrada de aire de 255x220 y otras dos arriba de igual medida.



Con gabinetes de menores volúmenes se requiere ventilación forzada.



Cotizamos construcciones ventiladas y diseños modulares acorde a la pieza a instalar

Listado sujeto a modificación sin previo aviso.
