Pagina Técnica de Platos Magnéticos

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



Plato Magnético Rectangular



Plato Magnetico Vertex

Platos de paso regular

Paso polar 8 = (6+2)

Plazo de entrega sujeto a stock.



Código

Dimensiones

Peso

Inducción

Ancho Largo (útil) Alto

72-VG-612

150mm

300 (256)mm 50mm

18 Kg.

650 Gauss

72-VG-614

150mm

350 (306)mm 50mm

21 Kg.

650 Gauss

72-VG-816

200mm

400 (356)mm 50mm

31 Kg.

650 Gauss

72-VG-818

200mm

450 (406)mm 50mm

27 Kg.

650 Gauss

72-VG-824

200mm 600 (550)mm 50mm 50 Kg. 650 Gauss



fotos platos iman permanente

Platos de paso Combinado

Paso polar: 1.6+2+1.6+6

Plazo de entrega sujeto a stock.


http://www.matchling.com.tw/english/catalogue/34055.htm

Código

Dimensiones

Peso

Atracción nominal

+Info especial

Ancho Largo (útil) Alto

72-HMT-612A

150mm

300 (246) mm 63mm

15 Kg.

14kg/cm²

72-HMT-816A

200mm

400 (346) mm 63mm

26 Kg.

14kg/cm²

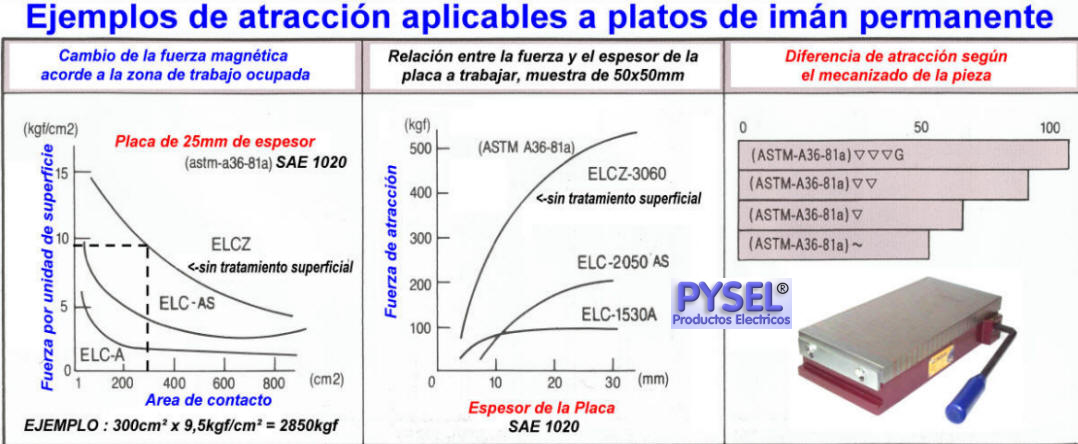

rendimiento de platos magneticos a palanca pararectificadoras tornos y CNC



Plato Magnético Circular



En particular los platos de imán permanente, mecánicos circulares son de polos rectos, por lo cual toman en un sector de la superficie.



plato magnetico mecanico a palanca circular para tornos y rectificaoras              Paso polar 9 = (2+7)



Código

Dimensiones

Peso

Inducción

Diámetro total Diámetro Útil Alto

72-VGD-08

200mm

137mm 78mm

14 Kg.

650 Gauss

72-VGD-10

250mm

191mm 78mm

24 Kg.

650 Gauss







rendimiento mangetico de los aceros segun espesor material y grado de terminación



Block Magnéticos



VCP-27

Block en V Magnéticos

Plazo de entrega sujeto a stock.



Código

Dimensiones

Peso

Fuerza

Ancho (V) Largo Alto
72-VCP-27 60mm (38) 125mm 73mm 3.5 Kg.

35 Kg.

72-VCP-25 70mm (50) 102mm 95mm 4  Kg.

70 Kg.



VCP-2

Block pasa Imán

Plazo de entrega sujeto a stock.



Código

Dimensiones

Peso

Zona de Apoyo 1 Zona de Apoyo 2

72-VCP-2

2 Unidades

2x 20mm  L= 50mm

2x 10mm  L= 50mm

1.4 Kg.

72-VCP-3

Simple

2x 20mm  L= 110mm

2x 10mm  L= 110mm

1.4 Kg.
