DETECTOR DE TENSIÓN Y CORRIENTE PROGRAMABLE



AMPERIMETRO Y VOLTIMETRO DIGITAL, monitor de tensión y corriente temporizado CON SALIDA A RELAY

33-ELDAVR96, Detector de panel 96x96mm, Detector de panel 72x72mm

VOLTÍMETRO DIGITAL 0- 300VCA AMPERÍMETRO DIGITAL MULTIRANGO HASTA 1000A (lectura directa 5A). Hasta 9000A con trafo.

Programa de monitor de tensión + programa de monitor de corriente, da salida de rele entre los valores prefijados.

Totalmente electrónico, tecnología con microcontrolador PIC, gabinete para montaje sobre panel calado de 72x72mm ó 96x96mm, de formato Standard DIN.

En el mismo instrumento, visualiza en el display de arriba la tensión la cual se muestra en 3 dígitos y debajo de la tensión muestra la corriente consumida en la línea en 4 dígitos.

El rango de la tensión a medir está entre 0 y 500 Vca, y el rango admisible de corriente es de 0 a 5A. Mediante un transformador de corriente (se compra aparte, la elección depende de la corriente a medir),

permite visualizar hasta 9999 Amper (con transformador de intensidad 10000/5, permite cualquier rango intermedio entre 5 y 9999 Amper).

 El escalado se hace mediante una variable interna residente en memoria no volátil, asi si por ejemplo se pone un transformador de intensidad tipo 200/5,

cuando en el equipo entren 5A, significa que por el primario del transformador de intensidad pasan 200 Amper.

 Si se escala al equipo correctamente (mediante un seteo externo accesible desde el frente del equipo), aunque entren 5A realmente, mostrará 200A gracias al factor de escala.

El equipo dispone de una salida a relay, que se actuará o dejará de hacerlo en función de la configuración de 4 variables, a saber:

* Actuará el relay si la tensión actual está por encima del valor configurado en la variable UUL (indicación de sobre tensión)

* Actuará el relay si la tensión actual está por debajo del valor configurado en la variable UDL (indicación de baja tensión)

* Actuará el relay si la corriente está por encima del valor configurado en la variable IUL (indicación de exceso de corriente)

* El equipo dispone de una cuarta variable que es el tiempo de demora a la desenergización del relay (tiempo DET). A partir del encendido del equipo, luego del tiempo DET el equipo energizará el relay.

El relay estará energizado todo el tiempo que la tensión y la corriente estén dentro de los límites prefijados.

Si alguna de ellas sale de los límites prefijados, el equipo empezará a contar el tiempo DET y luego de transcurrido dicho tiempo con el equipo fuera de algún límite, el relay será desenergizado, indicando el problema.

* Aunque haya sido desenergizado el relay por alguna alarma como las explicadas precedentemente,

 el equipo no se desconecta, es decir no deja de medir, por lo cual puede visualizarse la causa del problema simplemente mirando los displays,

 que indicarán la tensión y la corriente actuales, pudiendo verificarse la causa de desenergización del relay (alta tensión, baja tensión o exceso de corriente).

* Este relay, puede utilizarse para activar una alarma, un testigo luminoso o simplemente un contactor principal que corte toda la energía de alimentación al bien que se intenta proteger

(en ese caso si la causa de actuación fué exceso de corriente, el equipo dejará de manifestarla, por lo cual luego del tiempo DET volverá a reconectar.

* El relay del equipo se repone solo ante la solución del problema, por lo cual no es necesario reponerlo manualmente.

Sea cual fuere la causa, al solucionarse la misma el equipo vuelve a energizar el relay solucionando automáticamente la falla y quedando en situación normal.

La alimentación del equipo para el funcionamiento es directa en 220 Vca (no requiere de fuente de alimentación)

El equipo es de fabricación y origen EUROPEO, tiene certificación CE.

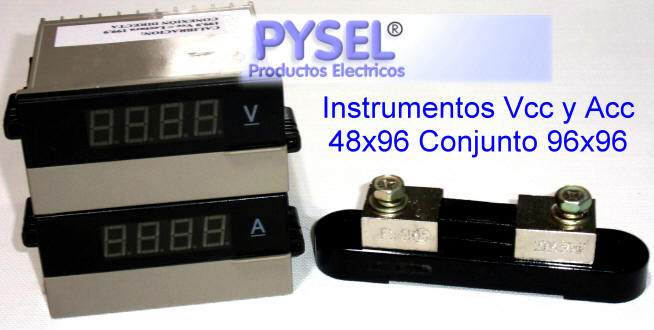

LECTORES DE TENSIÓN Y CORRIENTE CONTINUA



Estándar para tableros y máquinas industriales, lectura con calibración manual de cero y punto de trabajo.



PYSEL AMPERIMETROS Y VOLTIMETROS DIGITALES DE CORRIENTE CONTINUA DE PRECISION CALIBRADOS Y ESTANDAR DE USO EN TABLEROS GABINETES PARA INDUSTRIAS EN GENERAL

pysel amperimetro digital lectura de corriente continua de  PRECISION CALIBRADOS Y ESTANDAR DE USO EN TABLEROS GABINETES PARA INDUSTRIA Pysel VOLTIMETRO DIGITAL CONTINUA DE PRECISION CALIBRADOS Y ESTANDAR DE USO EN TABLEROS GABINETES PARA INDUSTRIAS EN GENERAL







Amperímetro analógico

Código

Detalle

Dimensiones

33-ELDS72AA10

10A CA DIRECTO

72X72mm

33-ELDS72AA30

30A CA DIRECTO

72X72mm

33-ELDS72AA50

50A CA DIRECTO

72X72mm

33-ELDS72AA5

  5A CA DIRECTO

72X72mm

33-ELDS96AA10

10A CA DIRECTO

96X96mm

33-ELDS96AA30

30A CA DIRECTO

96X96mm

33-ELDS96AA50

50A CA DIRECTO

96X96mm

33-ELDS96AA5

  5A CA DIRECTO

96X96mm



Voltímetro analógico

Código

Detalle

Dimensiones

33-ELDS72AV300

300V CA DIRECTO

72X72mm

33-ELDS72AV500

500V CA DIRECTO

72X72mm

33-ELDS96AV300

300V CA DIRECTO

96X96mm

33-ELDS96AV500

500V CA DIRECTO

96X96mm

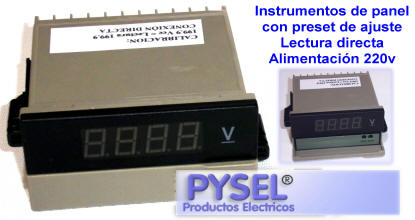

Indicador Digital de Panel

Calibración del Instrumento

El instrumento fue calibrado por la fábrica antes del envío.
El usuario puede calibrar el instrumento siguiendo el siguiente método:
-Rebata la tapa inferior del frente, visualice las perrillas de cero y de SPAN, el cero se calibra sin circulación de corriente y sin tensión aplicada en el voltímetro.
-La calibración de máximo se realiza mediante la perrilla SPAN y repitiendo la lectura mediante otro instrumento externo se le consigna el valor de patrón de medición.
-De esta manera el instrumento quedara hermanado con el externo que se utilizo como se referente.

Código

Detalle

Dimensiones

33-ELD3DV200

VOLTIMETRO 0- 200VCC

48X96mm

33-ELD3DV50

VOLTIMETRO 0- 50VCC

48X96mm

33-ELD3DA5

AMPERIMETRO 0-5 ACC

48X96mm

33-ELD3DA2

AMPERIMETRO 0-2 ACC

48X96mm

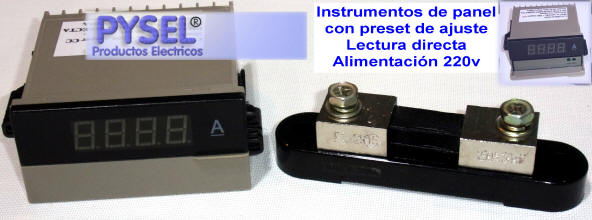

Shunt para Amperímetro Digital

Código

Detalle

33-SHUNT200A/200mV

SHUNT PARA AMPERÍMETRO DIGITAL 200A/200mV

33-SHUNT150A/150mV

SHUNT PARA AMPERÍMETRO DIGITAL 150A/150mV

33-SHUNT100A/100mV

SHUNT PARA AMPERÍMETRO DIGITAL 100A/100mV

33-SHUNT50A/50mV

SHUNT PARA AMPERÍMETRO DIGITAL 50A/50mV
