Catálogo: Instrumentos y Controladores

Modelos y Dimensiones Línea CP - Modelos sujeto a modificaciones sin previo aviso

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



Indicadores y Contadores digitales

Amperimetro Digital

Indicadores en Riel Din

Indicadores p/ montaje en panel

Contadores digitales



Código

Indicadores Digitales para riel DIN (4 módulos)

Dimensiones

33-ARD1000/P

Amperímetros y voltimetros para shunt en vcc. Diseño bajo pedido.

IMPORTANTE: Vea planos de instalación

Base 71 x 91 alto 60mm

33-VRD1000

Voltímetro para red eléctrica  rango : 0 - 750Vca

33-HRD100

Frecuencimetro p/ red eléctrica o grupo electrógeno rango :4-99,9Hz.

33-TRD100

Termómetro usos generales rango : -40 a 110º C

33-TRD100/C

Termostato programable  usos generales  rango : - 40 a 110º C

33-SR100/C

sonda de temperatura con vaina de acero inox. y cable de 0-100º C

33-SR110/F

sonda de temperatura con vaina de acero inox. y cable de -40 -110º C

Código

Indicadores Digitales para montaje frente de panel

Dimensiones

33-VD1000

Voltímetro  para medir en red o grupo rango: 0-750Vca/cc

A- frente 48x96mm prof. 110mm

B- frente 48x48mm prof. 135mm

C- frente 96x96mm prof. 110mm

A y B: Amperímetros y voltímetros

A: Frecuencimetros

33-VD1000/AL

Voltímetro con alarmas de máxima y mínima - fijas de laboratorio

33-VA1000

Voltim. o Amperim. de espacios reducidos - 48x48x135mm - Alim. 12Vca/cc

33-TR12

Transformador de alimentación 220Vca./12Vca. para AV:1000

33-AD100

Amperímetro  Norma Din 5A para transformador de corriente

33-AD100/AL

Amperímetro  con alarmas de máxima y mínima fijas

33-AD20/D

Amperímetro de medición directa c/trafo interno Hasta 20Aca /10Acc.

33-LD1000/P

Limitador de corriente programable e/display- rele 6A. directo 20A.

33-FX100

Frecuencimetro para red o grupo electrógeno - rango: 4-99,9Hz.

33-FX100/AL

Frecuencimetro con alarmas de máxima y mínima fijas

Código

Contadores digitales de 6 dígitos P/ montaje frente de panel

Dimensiones

33-CDI100K

Contador de pulsos de indicación - con reset en frente

F- 48x96mm prof. 110mm

33-CDP100K

Contador de pulsos c/doble predeterminación - con rele de control

33-TD20

Tacómetro para maquinas o motores display 31/2 dígitos

33-TD20/A

Tacómetro con alarmas de máxima y mínima fijas predeterminadas





Control Máximos y Mínimos para Tensión, Corriente, RPM y frecuencia

 Descripción del producto: Control Máximos y Mínimos para Tensión, Corriente, RMP y Frecuencia. A pedido del usuario.

Protector Trifasico

monofásicos y trifásicos

Código

Características:
Programación de valores con visualización en el Display (set-point electrónico), Display de 4 dígitos rojos de Alto Brillo de 20 mm. altura.
Indicador luminoso de réle accionado. Tensión de alimentación : 220Vca. 50/60Hz. A pedido 24V/380Vca.
Función Voltaje: Medición directa hasta 750Vca. - 50Hz. Función Corriente (Amper):Medición directa 20A máximo o norma DIN 5Amp. Función Frecuencia: De 10 a 100Hz. Tensión Máxima 500Vca. Función RPM: Entrada de pulsos con encoder o frecuencia de línea.
Usos: Grupos electrógenos, motores, etc.
Medidas: 96x96x110mm (1/4DIN)


33-CMA2000

Amperímetro ó voltímetro sin controlador





Instrumentos de temperatura

Instrumentos de medición p/ espacios reducidos

Instrumentos de medición p/ frente de panel

Controlador de temperatura (vertical)

Controlador de temperatura (horizontal)



Código

Instrumentos de medición de temperatura para frente de panel

Dimensiones

33-TH1000/J

Termómetro  con  rango de  400º C               Sensor : Fe.Ko.

48x96x110mm

33-TH1000/K

Termómetro con  rango de  1200º C              Sensor : Cr.Al.

33-TH1000/S

Termómetro con  rango de  1600º C              Sensor :Pl.rodhio

33-TH1000/B

Termómetro con  rango de - 50 a 199,9º C    Sensor : RTD  (baja) TH:1000/B

33-TH1000/A

Termómetro con  rango de - 50 a 400º C       Sensor : RTD  (alta) TH:1000/A

Código

Instrumentos de medición de temperatura para espacios reducidos

Dimensiones

33-TH150

Termómetro para espacios reducidos dígitos 10mm.rango -40a110º C

71x91mm  prof. 60mm



Código Controlador de temperatura digital para frente de panel
Detalle técnico

33-TFC1000

Controlador de temperatura, montaje vertical:
Rango de temperatura posible : - 99 a 999º C
Tipo J: 400ºC y Tipo K: 1000º C.
Señal de entrada apta: para Fe.Ko. , Cr.Al. , RTD Pt100, 0-10V, 4-20mA
Control de Relé: de 6A, 220Vca.

Display: formado por 3 dígitos rojos (10mm.) de alto brillo.
Medidas: 48x96mm x 100mm.
Adicional Salida de optoacoplador o TRIAC - Potencia Standard 300W (no incluye sonda de temperatura).

33-TFC1000/A

Controlador de temperatura, montaje vertical:
Ídem anterior + Control auxiliar para turbina extractora para máquinas termo empaquetadoras temperatura programada 80º C.

33-TFC2000

Controlador de temperatura, montaje horizontal:
Funciones programables en el frente por el usuario.
Señal de entrada apta para Termocuplas: Fe.Ko. , Cr.Al., RTD: Pt100 /1000 Ohm.
Señales analógicas: 0-5 / 0-10Vcc. y 4-20mA
Rango de temperatura posible : -99,9 a 1999ºC (no incluye sonda de temperatura.)
Salida Relé: de 6A 220Vca.
Usos: Inyectoras de plástico, estufas de esterilización, hornos de procesos artesanales e Industriales, cámaras frigoríficas.

Visualización de la referencia en el display, formado por 3 1/2 dígitos rojos de 14 mm. de alto brillo.
Medidas: 96x96mm x 100mm.
Adicional Salida de optoacoplador o TRIAC Potencia Standard 300W.

33-TFC2000/D

Controlador de temperatura con doble corte o alarma, montaje horizontal:
Ídem anterior + Doble corte o alarma de máxima, ajustable por el usuario.





       Derivador Shunt

 NOTA:

Amperímetro digital de corriente continua Modelo: 33-ARD1000


Características técnicas:
Entrada: apta para shunts
Relación: 0-60mV
Tensión: continua
Precisión del inst.: 1% de F.E. al 30% de F.E.
Clase 1

Nota: El instrumento fue calibrado con instrumento de laboratorio Marca: FLUKE 45DDM
Clase 0.025%
Se recomienda controlar el mismo cada 2 años.

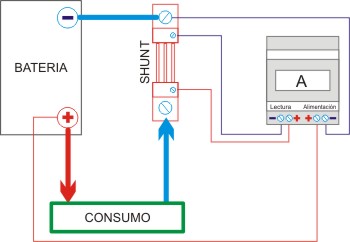

IMPORTANTE: Plano de conexión de amperímetro digital a batería



Transformadores de intensidad y Derivador (shunts)

  Línea: TR

  Línea: TCA

Derivador Shunt

Derivador (Shunt)



Código

Detalle

Características

33-TR50/100

Transformador de corriente alterna Norma DIN hasta 50/100 Aca.

Medidas: 65x57x32mm.  Para barra de 10x32mm
Diámetro Interno: 25mm
Potencia: 3VA
Clase: 1%  /  Relación: 5Aca.

33-TR200/300/400

Transformador de corriente alterna Norma DIN hasta 200/300/400 Aca.

33-TR600/1000

Transformador de corriente alterna Norma DIN hasta 600/1000 Aca.

Medidas: 105x80x40mm.  Para barra de 61x12mm
Diámetro Interno: 50mm
Potencia: 5VA   /   Clase: 1%   /   Relación: 5Aca.

Código

Detalle

Características

33-TCA100

Transformador de norma interna hasta 100 Amper

Medidas: 78x81x32mm. Diámetro interno: 22mm
Relación: 100A / 1Vca

33-TCA300

Transformador de norma interna hasta 300 Aca.

Medidas: 78x81x32mm. Diámetro interno: 22mm
Relación: 300A / 1Vca



Código

Derivador Shunt de corriente continua

Características:

33-SCC:50/100

Shunts de corriente continúa. - 50/100Acc.

Medidas: 100x20x8 mm. Cables de Conexión: de 1,5mm. a 1,5mts.
Tornillo de sujeción. Relación de salida; 60mVcc. Clase: 0,5 %

33-SCC:150/200

Shunts de corriente continúa. - 150/200Acc.

Medidas: 144x30x10 mm. Cables de Conexión: de 1,5 mm. a 1,5mts.
Tornillo de sujeción. Relación de salida; 60 mVcc. Clase: 0,5 %





Temporizadores y Protectores Eléctricos

Protectores de tensión

Temporizadores Electronicos

Temporizadores para frente de panel

Contador Digital de 6 Digitos

Temporizador digital para frente panel

Temporizadores en riel Din



Código

Protectores eléctricos de tensión monofásicos y trifásicos

Dimensiones

33-PRD21

Protector tensión General monofásico en Riel din de 4 módulos.

Corte por alta y baja tensión, Retardo de reconexión 120Seg. Indicadores luminosos de alta, baja, normal y espera del tiempo de reposición
Con Bornes de bronce niquelado de conexión: cables de 4mm. Carga Máxima : 25A / 5000W (Reales)

Base 71x91mm prof. 60mm

33-RSTest

detector de secuencia portátil (sin batería) indicadores luminosos


Código

Temporizadores y Cicladores eléctricos para frente de panel

Dimensiones

33-TD3000

Temporizador digital con doble programación de control. 220V

Display formado por 6 dígitos rojos de 10mm de altura.

Tiempos: desde 99min 59seg. 99sen. Hasta 9999 horas .59min.

Disparo por contacto seco. Indicadores luminosos de programa cumplido (Relé accionado)

48x96mm,  alto: 110mm



33-TP40

Temporizador con dial control con rele simple inversor 10Amp. medidas 48x48x135.

C- 48x96mm,  alto: 110mm

D- 48x48mm prof. 135mm

Temporizadores C y D

Cicladores D

33-CFP2

Ciclador con dial, tiempos independientes, rele doble inversor de 6Amp.  medidas 48x96mm

33-CHP2A

Contador de horas, minutos y segundos de 6 dígitos rojos  c/doble predeterminación

Código

Temporizadores y Cicladores eléctricos para Riel Din

Dimensiones

33-TRD1

Temporizador con dial , rele  doble inversor 6Amp., medidas 47x70 altura 110mm.

E- 47x70mm, alto 110mm

33-CRD2

Ciclador con dial, tiempos independientes, rele doble inversor de 6Amp.47x70x110
