Página de Medidas del Electroimán de 40Kg

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



ELECTROIMÁN TRIFÁSICO DE 40KG. / 50mm / Instalado en caja recorre 38mm





electroiman de 40KG para frenos de puentes gruas aparejos se aplica a freno con zapata Electro imanes / Electro-imanes Servicio Para Industria pysel Fábrica  de usos industriales- - Para Bloqueos y frenos de motores Electro  para–Industrias – Para Fábricas – Para servicios usos industriales- puentes gruas  - Bloqueos – Para frenos Elctroimán   Elctro iman  Elctro-iman  Electroiman  Electroimán  Electro-iman  Electro-imán  Electro Iman  Electro imán Electro imanes  Electro-imanes

Electroimanes 40kg 50mm apto porticos aparejos y puentegrua Servicio Para Industria PRODUCTOS PYSEL Fábrica  Embragues Aparejos y Polipastos de usos industriales- Para freno de puentes gruas  - Para Bloqueos y frenos de motores Electro circular para Para Aparejos – Para Polipastos de Industrias – Para Fábricas – Para servicios usos industriales- puentes gruas  - Bloqueos – Para frenos –Elctroimán   Elctro iman  Elctro-iman  Electroiman  Electroimán  Electro-iman  Electro-imán  Electro Iman  Electro imán

Nota:

I: 2 Ranuras 45 x ø=15,

separadas 245mm

entre centros

2 ROSCAS W 7/16"



Código Fuerza Recorrido Modelo Dimensiones en mm

Peso

A

B

C

D

Agujero

G

51-T-40-50

40 Kg.

50mm

Armado (A)

Electroimán con Caja

310

Máx. 350
min. 312

110

Máx. 120
min. 82

 Ø19

Registro Giratorio,

Agujero de 16mm

16.5Kg
(embalado 21.5kg)





Repuestos





Bobina PYSEL 40KG

 ( Juego de 3, 3x380v )

BOBINAS DE REPUESTO CON GUIAS DE BRONCE Servicio Para Industria PRODUCTOS PYSEL Fábrica  Embragues Aparejos y Polipastos de usos industriales- Para freno de puentes gruas  - Para Bloqueos y frenos de motores Electro circular para Para Aparejos – Para Polipastos de Industrias – Para Fábricas – Para servicios usos industriales- puentes gruas  - Bloqueos – Para frenos –Elctroimán   Elctro iman  Elctro-iman  Electroiman  Electroimán  Electro-iman  Electro-imán  Electro Iman  Electro imán

Peso del Repuesto 6.2Kg

Electroiman Trifasico de 40Kg  Electro imanes / Electro-imanes Servicio Para Industria pysel Fábrica  de usos industriales- - Para Bloqueos y frenos de motores Electro  para–Industrias – Para Fábricas – Para servicios usos industriales- puentes gruas  - Bloqueos – Para frenos Elctroimán   Elctro iman  Elctro-iman  Electroiman  Electroimán  Electro-iman  Electro-imán  Electro Iman  Electro imán Electro imanes  Electro-imanes



Código Fuerza Modelo
51-T-40-50C

40 Kg.

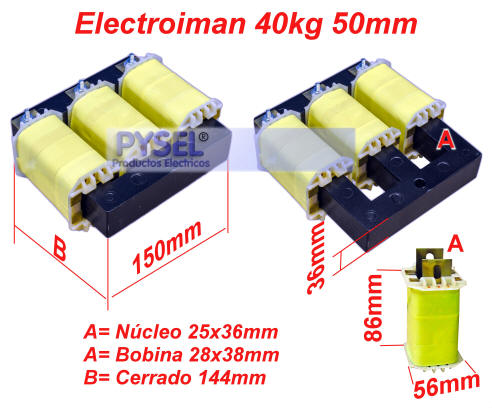

Electroimán (B) Cuerpo con 3 bobinas  sin Caja

51-T-40-50K

40 Kg.

3 Bobinas (C) Kit de 3 Bobinas, Incluye guías de bronce



SEPARACIÓN

FUERZA MÁXIMA

Corriente Arranque

7mm

65Kg

5Amp

14mm

50Kg

8Amp

50mm

40Kg

21Amp







Detalles prácticos del montaje



Alimentación = 3x380V, 50/60Hz, 0.85 Amp. Conexión estrella sin neutro.

Corriente de arranque = 18Amp

Accionamiento = 3 bobinas, R=50ohm/20°C, esmalte clase H-(180°C).

Potencia requerida de línea 0.6 KVA, Potencia disipada = 120W Accionam. permanente, los arranques del electroimán producen sobrecalentamiento de las bobinas: Potencia de arranque = 12KVA, Potencia disipada (arranque)= 5.1KW (1700W en c/bobina).



TABLA DE ARRANQUES



separación:

40mm

14mm

7mm

régimen máximo:

1 c/25seg

1c/8seg

1c/2seg



Estos valores deben verificarse controlando la temperatura de las bobinas menor a 80°C

Verificar ventilación del conjunto, temperatura máxima trabajo 80°C.

Verificar correcto desplazamiento del nucleo, evitando juego libre, produce remachamiento prematuro de las caras de las columnas.
Verificar el cierre del electroimán, de no cerrar pueden destruirse las bobinas, en cualquier caso la corriente debe ser menor a 1 Amp., el tiempo de arranque debe ser menor a 1 segundo.

Engrasar las guías de bronce, No las caras, usar grasa grafitada.

No produce ruido, de hacerlo no apoyan las caras por esfuerzos laterales, este ruido no es motivo de falla siempre verificar corriente 1 Amp.

La fuerza disminuye en forma notable con la baja tensión, verificar que la tensión de línea durante el arranque sea mayor a 370V, y menor a 410V, ya que el recalentamiento de las bobinas aumenta considerablemente.

El recalentamiento solo se produce durante los arranques, una vez cerrado puede estar en servicio las 24hs sin recalentamiento de las bobinas.

Resumen = Verificar el funcionamiento controlando la temperatura de las bobinas siempre menor a 80°C
