Página de Medidas del Electroimán de 20Kg

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



ELECTROIMÁN TRIFÁSICO DE 20KG. / 20mm





Foto: modelo anterior al 2012

H: Tope de recorrido

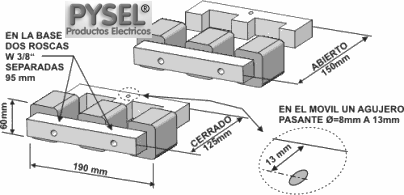

Código Fuerza Recorrido Modelo Dimensiones en mm

Peso

A

B

C

D

E

F

G

51-T-20-25

20 Kg.

20mm**

Armado (A)  Electroimán con Caja

230

Máx. 290
min. 265

60

Máx. 265
min. 240

19mm,
Ag. Ø19

120

Registro Largo 25mm,
Perno de 8mm

7Kg
(embalado 12kg)



foto: modelo 2013

** NOTA: modelo hasta año 2012, recorrido 25mm consumo de 8Amp. Fue reemplazado por modelo 20mm consumo 6Amp ya que la caja de fundición admite como máximo 18mm de recorrido.


Este cambio es una mejora en cuanto a que el electroimán entrega la fuerza máxima con 30% menos en consumo.



Este modelo incorpora una carcasa mucho mas amplia (ancho 63mm), registro en la base oscilante y buje de delrin desmontable.



Las bobinas poseen ajuste de recorrido, permitiendo la máxima fuerza en distancias de hasta 20mm.



El nuevo carrete esta construido en fibra de vidrio con refuerzos que evitan deformación por temperatura.



Se respetan el resto de las dimensiones de las piezas.







Repuestos





Bobina PYSEL hasta año 2010 (discontinuada)

(juego de 3, 3x380v)

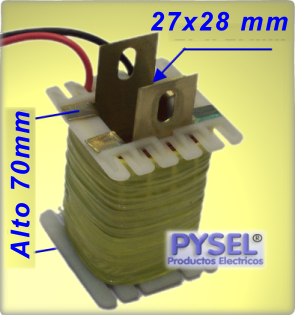

Bobina modelo 2013

Bobina Modelo 1 y 2

( juego de 3, 3x380v, 3x220v)



Bobina Modelo 3

(pieza única 380v)

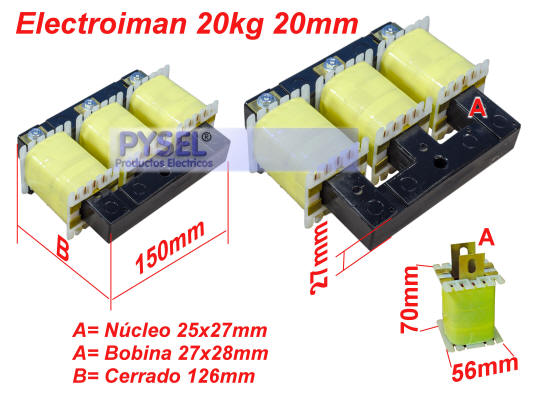

Electroiman Trifasico de 20Kg



Código Fuerza Modelo
51-T-20-25C

20 Kg.

Electroimán (B) Cuerpo con 3 bobinas  sin Caja

51-T-20-25K

20 Kg.

3 Bobinas (C) Kit de 3 Bobinas, Incluye guías de bronce



SEPARACIÓN

FUERZA MÁXIMA

Corriente Arranque

7mm

40Kg

4Amp

14mm

29Kg

5Amp

20mm

20Kg

6Amp







Detalles prácticos del montaje



Montaje recomendado = núcleo móvil en sentido vertical.

Alimentación = 3x380V, 50/60Hz, 0.5 Amp. Conexión estrella sin neutro.

Corriente de arranque = 6 Amp

Accionamiento = 3 bobinas, R=13 ohm/20°C, esmalte clase H-(180°C),

Potencia requerida de línea 0.3 KVA, Potencia disipada =48 W Accionam. permanente, los arranques del electroimán producen sobrecalentamiento de las bobinas:

Potencia de arranque = 4.0 KVA, Potencia disipada (arranque)=1,8KW (600W en c/bobina).



TABLA DE ARRANQUES



separación:

20mm

14mm

7mm

régimen máximo:

1 c/10seg

1c/7seg

1c/3seg



Estos valores deben verificarse controlando la temperatura de las bobinas menor a 80°C.



Verificar ventilación del conjunto, temperatura máxima trabajo 80°C.

 Verificar correcto desplazamiento del nucleo, evitando juego libre, produce remachamiento prematuro de las caras de las columnas.
Verificar el cierre del electroiman, de no cerrar pueden destruirse las bobinas, en cualquier caso la corriente debe ser menor 0.5 Amp., el tiempo de arranque debe ser menor a 1 segundo.

Engrasar las guias de bronce, No las caras, usar grasa grafitada.

No produce ruido, de hacerlo no apoyan las caras por esfuerzos laterales, este ruido no es motivo de falla siempre verificar corriente 0.5 Amp.

La fuerza disminuye en forma notable con la baja tension, verificar que la tension de linea durante el arranque sea mayor a 370V, y menor a 410V, ya que el recalentamiento de las bobinas aumenta considerablemente.

El recalentamiento solo se produce durante los arranques, una vez cerrado puede estar en servicio las 24hs sin recalentamiento de las bobinas.

Resumen = Verificar el funcionamiento controlando la temperatura de las bobinas siempre menor a 80°C.
