Electroimán Monofásico Estándar

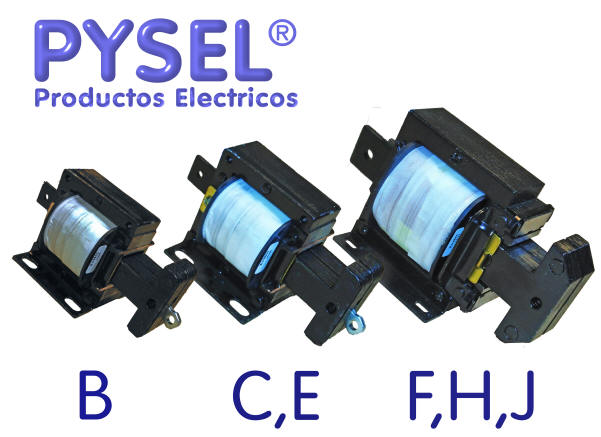

Electroimán Tragante Monofásico, de Tiro y Empuje





Electroimán Tragante Monofasicos

Apto para todo uso Industrial

Tensión nominal en 220V - 50Hz,

A pedido 24, 110, 380V

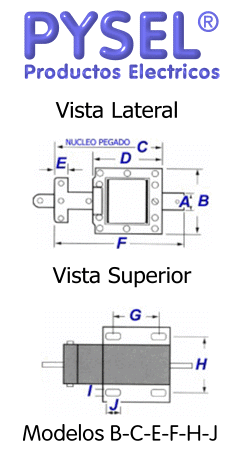

Código Modelos Fuerza Consumo máximo Recorrido Servicio Dimensiones en mm
Arranque Trabajo

A

B

C

D

E

F

G

H

I

J

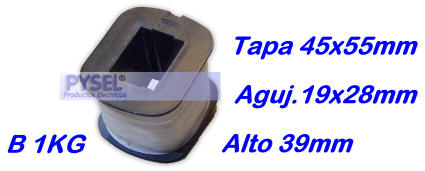

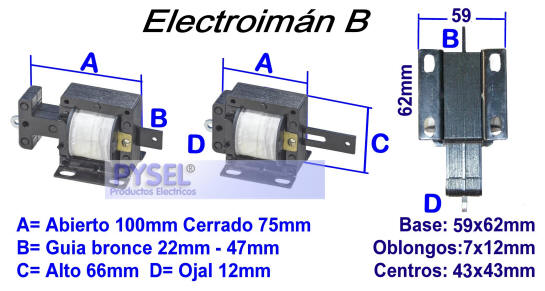

51-B

B

1 Kg.

480VA 60VA

25mm

uso permanente

16

64

75

63

13

120

43

44

7

13

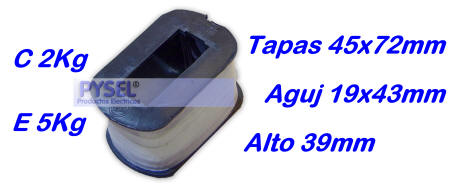

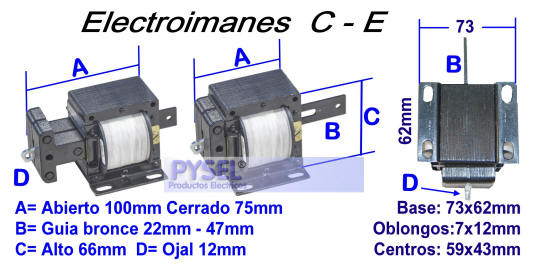

51-C

C

2 Kg.

530VA 100VA

25mm

uso permanente

16

64

75

63

13

120

43

59

7

13

51-E

E

5 Kg.

1300VA 120VA

25mm

uso INTERMITENTE  50%

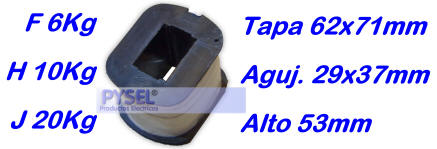

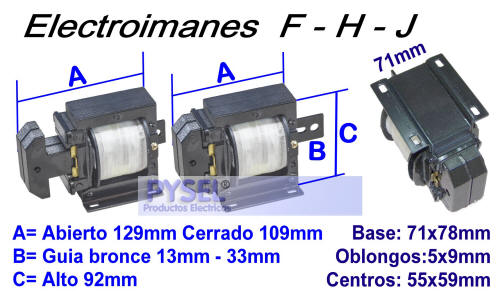

51-F

F

6 Kg.

1300VA 130VA

20mm

uso permanente

25

88

109

90

20

142

59

58

5

9

51-H

H

10 Kg.

2000VA 500VA

20mm

uso INTERMITENTE  50%

51-J

J

20 Kg.

4500VA 1600VA

20mm

uso INTERMITENTE  30%



Información General de Instalación y Funcionamiento:



Estos dispositivos deben funcionar por lo menos a “2/3” de su fuerza magnética para evitar desgastes prematuros de las caras polares debido a impactos fuertes repetidos, debiendo prestarse especial atención a que dichas caras (núcleo y armadura) queden en contacto al finalizar la maniobra de activación.



Durante el montaje deberá observarse cuidadosamente que la dirección de la fuerza de la carga a accionar coincida con el eje de movimiento de la armadura recomendándose que la misma no se fije rígidamente sino en forma articulada, por ejemplo con abrazaderas o similares. Pueden utilizarse para diferentes clases de servicio permanente o intermitente.

En el primer caso la duración de la conexión es tan larga que se alcanza prácticamente la temperatura de régimen. En servicio intermitente se suceden períodos de conexión y pausas sin corriente por lo cual dentro de los valores admisibles de intermitencia para un electroimán, los tiempos de ciclo de conexión pueden distribuirse de la siguiente manera:


Tiempo de Conexión: 40% del ciclo.    /  Tiempo de Desconexión: 60% del ciclo.

Para esta determinación se utiliza en general un valor preferente de la Duración del ciclo de maniobra de 5 minutos de acuerdo a la norma VDE 0580. Los electroimanes de accionamiento se conectarán a corriente alterna o continua según los casos y modelos. La máxima variación permitida es +5% -10% de la tensión nominal.

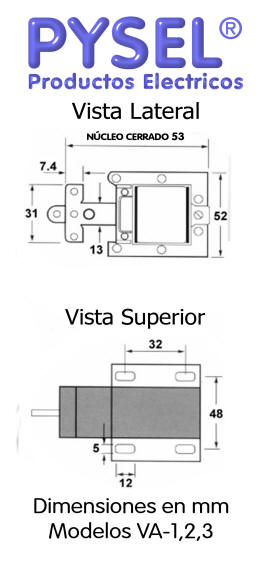

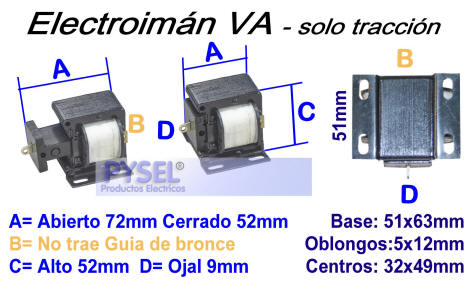

Electroimanes Miniatura (modelo VA)





Electroiman VA

51-VA .. 220V

Tensión 220V

Fuerza

Recorrido

Ciclo de Uso

Arranque

Trabajo

51-VA1

1.0kg 20mm permanente al 100% 480VA** 60VA

51-VA2

2.0kg 20mm intermitente al 50% 750VA** 90VA

51-VA3

2.5kg 20mm intermitente al 33% 850VA** 100VA





Disparador para accionamientos de seguridad





Electroimán Tragante Monofasicos

Disparador para accionamientos de seguridad

Recomendaciones de usos y montaje:

Es conveniente utilizar el electroimán con el mínimo recorrido posible, esto favorece la baja temperatura de la bobina y aumenta la fuerza nominal.



Código Modelos Fuerza Consumo máximo Recorrido Servicio Dimensiones en mm
Arranque Trabajo

A

B

C

D

E

F

G

H

I

J

51-J48

J

20 Kg.

4500VA 1800VA

20mm

uso INTERMITENTE  25%

25

88

109

90

20

142

59

58

5

9



Accesorios para el disparador:

Accesorio1: Transformador reductor especial 220/48V   modelo 60080

Accesorio2: Conjunto contactor de mando en 24V + trafo 220/24V

Equipo armado: Acc1 + Acc2 en caja con llave, borneras, fusibles, ojo de buey y llave termo magnética.

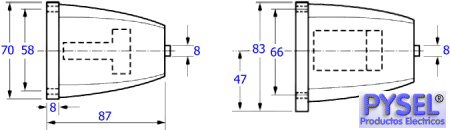

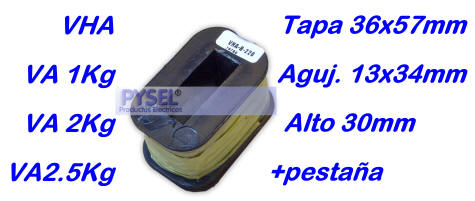

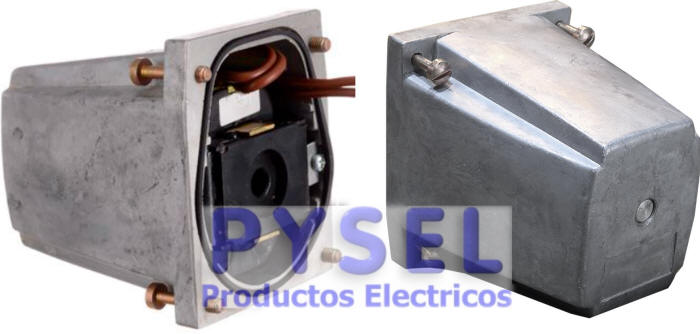

Electroimanes Blindados para Válvulas Hidráulicas





Electroiman para Valvulas Hidraulicas

51-VHA .. 220V
Consumo máximo de arranque: 500VA
Consumo máximo de trabajo:    60VA

Electroiman Blindado para Valvulas Hidraulicas
