Info de Temporizadores Uso General y Cicladores Permanentes

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



Cicladores y Alternadores Permanentes, Tiempos Independientes

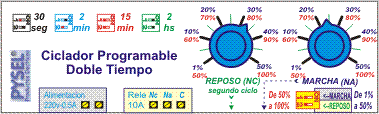

MODELO MULTIPLE RANGO - DOBLE ESCALA

Este equipo alterna en forma permanente y automática, entre 2 valores de tiempo, tiempo del contacto "NC" (inicio del ciclo) y tiempo del contacto "NA" (segundo tiempo).

Posee indicadores de estado, los indicadores luminosos inferiores corresponden a cada estado + un tercer indicador superior que se activa con la tensión de línea



 Formato "8T" ancho 140mm

Alimentación 220vca sobre pedido en 24vcc ó 24vca.

El grafico indica el empleo de 2 contactores, en general puede aplicarse a un solo contactor.

Rango de Tiempo Estándar: 4 disponibles, estos corresponden al 100% de las escalas ajustables.

La selección se realiza mediante el sw superior.

Estos rangos se aplican al máximo de los dos estados "NC" y "NA".



Escala de Tiempo Estándar: Cada tiempo a su vez se ajusta individualmente en dos porcentajes del tiempo total : de 0 a 50% y de 50% a 100%, de esta manera se obtiene un ajuste sensible del tiempo en el dial del potenciómetro.

Cada potenciómetro posee un sw (inferior) de escala  de 0 a 50% y de 50% a 100%.



ejemplo: en el rango 30seg el pote de reposo (NC) puede ajustarse entre 1 y 15seg o entre 15 y 30seg,

mismo criterio se aplica al tiempo de activo o inicio (NA)



RANGOS

Posición SW superior

Salida en reposo, estado NC Salida ACTIVA, estado NA
Tiempo 0-50% Tiempo 50-100% Tiempo 0-50% Tiempo 50-100%

30seg

1:off - 2:on

0-15seg->1:on 15-30Seg->1:off 0-15seg->1:on 15-30Seg->1:off

2min

1:on - 2:off

0-1min ->1:on 1-2min ->1:off 0-1min ->1:on 1-2min ->1:off

15min

1:off - 2:off

0-7,5min->1:on 7,5-15min->1:off 0-7,5min->1:on 7,5-15min->1:off

2 hs

1:on - 2:on

0-1 hs>1:on 1-2 hs->1:off 0-1 hs>1:on 1-2 hs->1:off



NOTA:  EL CICLADOR PUEDE FABRICARSE CON UN SEGUNDO RELE DESFASADO DEL PRIMERO O EN PARALELO, CONSÚLTENOS







Temporizadores para Uso General - 16 modos - alimentación múltiple



Posee llave de 4 SW en total 16 variantes en 3 tensiones de marcha:

2 rangos de modo, 2 de inicio y  4 rangos de tiempos. Cada rango se ajusta de 0 a 100%

Alimentación 220vca ó 24vcc ó 24vca

Timer Múltiple

Timer

 Plano de Conexion

Ej. Señal de Parada y Marcha

 Formato "4T" ancho 70mm



Retardo

C= Contactor o Carga

 NOTA: La lámpara puede ser reemplazada por un contactor, o consumo máximo 1 Amper, para mayores consumos puede emplearse un rele repetidor.

Selección de modo, inicio y tiempos independientes a fondo de escala

 Modo SW 1 Inicio SW 2 Tiempo SW 3 SW  4

on: "temporizador"

activa al rele una sola vez.

off: "timer"

activa al rele en el arranque

1min on off
4 min off on

off: "ciclador permanente"

activa y desactiva, mismos tiempos

on: "retardo"

activa al rele al tiempo de activado

30 min on on
4 Hs off off













Temporizadores para Uso General

"MODELO DISCONTINUADO"

Multi escala y multi tensión de alimentación.

Timer Múltiple

Alimentación 220vca ó 24vcc ó 24vca

Timer

 Plano de Conexion

Ej. Señal de Parada y Marcha

Retardo

C= Contactor o Carga

 NOTA: La lámpara puede ser reemplazada por un contactor, o consumo máximo 1 Amper, para mayores consumos puede emplearse un rele repetidor.

Posee llave selectora de 10 posiciones:

4 rangos de timer, 4 rangos de retardo y 2 rangos de ciclador de tiempos iguales. Cada rango se ajusta de 0 a 100%

Tiempo a fondo de escala

Tiempo Timer Retardo
  1 min 3 2
  4 min 5 4
30 min 1 0
4 Hs 7 6
Ciclador 30min 9 8





Cicladores y Alternadores Permanentes, Tiempos Independientes

"MODELO DISCONTINUADO"

Multi escala y multi tensión de alimentación.

Alimentación 220vca ó 24vcc ó 24vca.

El grafico indica el empleo de 2 contactores, en general solamente se aplica a un solo contactor.

Este equipo alterna en forma permanente y automática, entre 2 valores de tiempo, tiempo del contacto "NC" (inicio del ciclo) y tiempo del contacto "NA".

Posee 4 rangos disponibles, en cada rango presenta un ajuste 0 a 100%, para el contacto "NC" y un ajuste 0 a 10% para la posición "NA".
Posición Estándar A pedido
Tiempo al 100% / 10% 100% / 100%
1 30 / 3 Seg. 30 seg.
4 120 / 12 Seg. 120 seg.
2 15 / 1.5 min. 15 min.
5 120 /  12 min. 120 min.





Temporizadores para Lámparas y Otros Equipos

Timer Luz de Paso Exterior

En caja plástica tiempo 3min, Apto 220V 500W, salida directa a lámpara o rele, caja plástica exterior.

A pedido otros tiempos.

Timer Luz de Paso p/ Riel Din
