Info de Temporizadores para Motores

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)

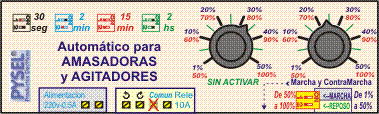

Automáticos para Mezcladoras, Amasadoras y Agitadores

MODELO MULTIPLE RANGO - DOBLE ESCALA

Cambio de marcha con reposo. Inicia ciclo en marcha, luego tiene un tiempo de reposo, luego continua en contra marcha, luego el mismo tiempo de reposo, y así sucesivamente.

Posee indicador de marcha, + un indicador superior que se activa con la tensión de línea

 Formato "8T" ancho 140mm

Alimentación 220vca sobre pedido en 24vcc ó 24vca.

Plano de Timer para Amasadoras y Agitadores

El grafico indica el empleo de 2 contactores, el controlador admite en forma directa una carga máxima de 10A.

Rango de Tiempo Estándar: 4 disponibles, estos corresponden al 100% de las escalas ajustables.

La selección se realiza mediante el sw superior.

Estos rangos se aplican al máximo de la marcha y contramarcha y del reposo.



Escala de Tiempo Estándar: Cada tiempo a su vez se ajusta individualmente en dos porcentajes del tiempo total : de 0 a 50% y de 50% a 100%, de esta manera se obtiene un ajuste sensible del tiempo en el dial del potenciómetro.

Cada potenciómetro posee un sw (inferior) de escala  de 0 a 50% y de 50% a 100%.



ejemplo: en el rango 30seg el pote de reposo puede ajustarse entre 1 y 15seg o entre 15 y 30seg,

mismo criterio se aplica al tiempo de activo sea marcha ó contramarcha.



RANGOS

Posición SW superior

Tiempo sin activar, motor en reposo Salida ACTIVA, motor en marcha ó contramarcha, iguales tiempos
Tiempo 0-50% Tiempo 50-100% Tiempo 0-50% Tiempo 50-100%

30seg

1:off - 2:on

0-15seg->1:on 15-30Seg->1:off 0-15seg->1:on 15-30Seg->1:off

2min

1:on - 2:off

0-1min ->1:on 1-2min ->1:off 0-1min ->1:on 1-2min ->1:off

15min

1:off - 2:off

0-7,5min->1:on 7,5-15min->1:off 0-7,5min->1:on 7,5-15min->1:off

2 hs

1:on - 2:on

0-1 hs>1:on 1-2 hs->1:off 0-1 hs>1:on 1-2 hs->1:off







Temporizadores para Arranque Estrella Triangulo e Impedancias,

Para Contactores de Cualquier Marca.

Se aplican en forma directa en pequeños contactores, con bobinas de hasta 1 Amper de pico de arranque, para mayores potencias recomendamos, repetir la inversión mediante un rele externo, debe elegirse solo una de las alimentaciones disponibles.

Estrella Triangulo Hasta 12.5Hp

Recomendado para motores desde 7.5Hp a 12.5Hp, cuenta con un rele simple inversor.

Frente de Temporizadores Arranque Estrella Triangulo

Plano de Temporizadores Arranque Estrella Triangulo

Estrella Triangulo Desde 15Hp en mas

Con retardo de conmutación de 0.1 seg.

Doble rele posición original NA, con retardo en el cambio de 0,1 seg.

Recomendado para proteger los contactos de los contactores durante el tiempo de la conmutación. El tiempo de 0.1seg. asegura el apagado de la chispa entre contactos.

Frente de Temporizadores Arranque Estrella Triangulo

Plano de Temporizadores Arranque Estrella Triangulo

Para Arranque con Impedancia Especial con Auto Retención

Ídem Anterior, posee un tercer rele de retención.

Este circuito a sido diseñado en la aplicación de arranque de bomba sumergible, donde se emplean 2 contactores y una impedancia, también es aplicable al arranque estrella triangulo, donde debe emplearse el contactor principal "P".

Frente de Arranque Impedancia Especial Plano de Arranque Impedancia Especial







  Automáticos para Mezcladoras, Amasadoras y Agitadores

"MODELO DISCONTINUADO"

Cambio de marcha con reposo. Inicia ciclo en marcha, luego tiene un tiempo de reposo, luego continua en contra marcha, luego el mismo tiempo de reposo, y así sucesivamente.

Se aplican en forma directa en pequeños contactores, con bobinas de hasta 1 Amper de pico de arranque, para mayores potencias recomendamos, repetir la inversión mediante un rele externo, debe elegirse solo una de las alimentaciones disponibles.

Posición Estándar A pedido
Tiempo al 100% / 10% 100% / 100%
1 30 / 3 Seg. 30 seg.
4 120 / 12 Seg. 120 seg.
2 15 / 1.5 min. 15 min.
5 120 /  12 min. 120 min.

Frente de Timer para Amasadoras y Agitadores

Plano de Timer para Amasadoras y Agitadores
