Info de Conexiones de Atenuadores de Potencia

Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs  Te.: 011-4216-3434



Atenuador de Potencia máxima 1KW

MONTADO POR EL POTENCIÓMETRO Apto para gabinetes y equipos

Con Preset Adicional amplia el rango del potenciómetro permitiendo mejor ajuste, limita el máximo

Disipador mini requiere de buena aireación.

R-1000W



Adicional con Preset Limitador de Máxima Tensión.

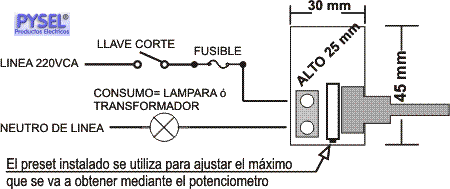

El diagrama es valido para el modelo con/sin preset.

código

triac

I máx.

detalle

41-R-1000

T8

 4.5A

Miniatura 1000 W

41-R-1000-PRE

T8

 4.5A

Miniatura 1000 W

ADICIONAL CON PRESET LIMITADOR DE MÁXIMA TENSIÓN.



Kit Atenuador de Potencia de  1.5 - 2.5 - 3 - 4KW

MONTADOS POR EL POTE APTOS PARA GABINETES Y EQUIPOS

Con Preset Adicional amplia el rango del potenciómetro permitiendo mejor ajuste, limita el máximo

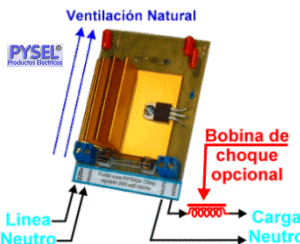

Conexión "A" fase y neutro

Sobre el vivo, antes del regulador se aplica la llave de línea.

Conexión "B" interrumpe el vivo:

Se realiza puente en una de las borneras

para que el fusible quede en serie con la carga:

También puede aplicarse al puente la bobina de choque,

o una llave de corte o ambos.

La bobina adicional que se recomienda, protege a las lámparas y al triac durante el primer encendido.

Vea el info de estas bobinas.

código

triac

I máx.

detalle

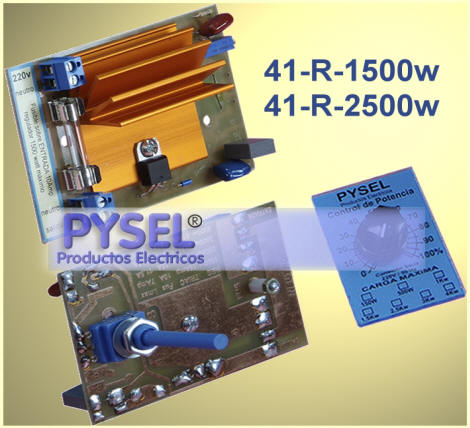

41-R-1500

T16

 7 A

ESTÁNDAR  1500W

41-R-2500

T24

11.5 A

REFORZADO 2500W

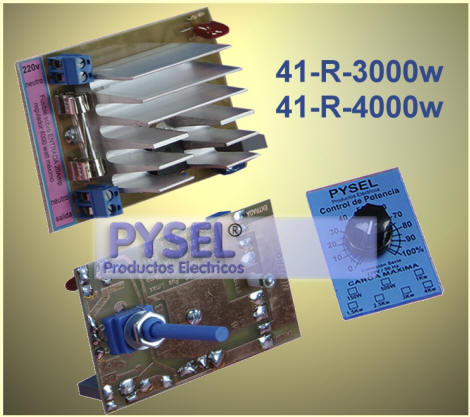

41-R-3000

T26

13.5 A

ESTÁNDAR 3000W

41-R-4000

T41

18.5 A

REFORZADO 4000W

ADICIONAL CON PRESET LIMITADOR DE MÁXIMA TENSIÓN.
