Info de FUENTES INTERCONECTADAS

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)





Las fuentes switching pueden interconectarse para sumar tensiones o corrientes.

La alimentación de red siempre en paralelo y las salidas se conectan en serie o paralelo.

La conexión más usada es duplicar corrientes o tensiones, sin embargo se pueden conectar fuentes diferentes según sea la necesidad.

Algunas de las marcas de plaza tienen modelos llamados redundantes por ejemplo la Fair posee una llave para conexión serie o paralelo, la Mean Well y la Regin Power, tienen modelos específicos para conexión paralelo que poseen un conector extra de comunicación entre fuentes.

Para los casos que no se cuenta con fuentes específicas para ser interconectadas ofrecemos las siguientes opciones:





CONEXIÓN SERIE SUMA TENSIÓN

Por ejemplo para obtener 15v se pueden emplear una fuente de 12v-5A y otra de 5v-8A, ambas poseen preset de ajuste, de modo que se ajustan y luego suman 11v + 4v=15V, mientras que la corriente máxima será la de menor valor, en este ejemplo 5Amp.

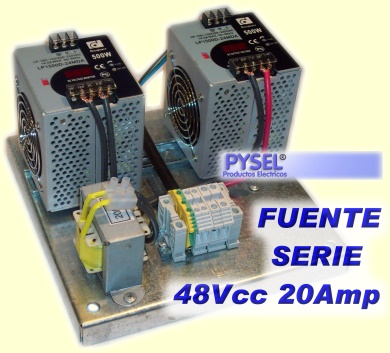

El sistema de la bandeja contiene dos fuentes de 24v 20A para obtener 48v 20A, incluye una bobina especial de equiparación de corrientes, el sistema se entrega estándar sin calibrar, no requiere de personal especializado para su ajuste, simplemente se miden las tensiones individuales y la suma de ambas.

Para compensar posibles diferencias entre las fuentes se sugiere no sobrepasar el 95% de la capacidad, en este caso resulta 19Amp.





CONEXIÓN PARALELO SUMA CORRIENTE

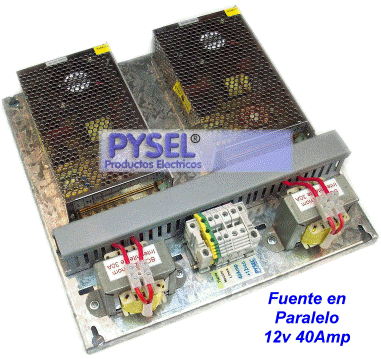

fuente switching en paralelo 12v 40Amp

Otro ejemplo seria sumar una fuente de 24v-10A con otra de 24v-8A, para obtener 24v 18A,

en este caso particular se deben incorporar dos elementos extras para equilibrar las corrientes,

de modo de no sobrepasar el maximo de cada una, esta tarea la realizamos antes

de la provisión para garantizar el resultado, es recomendable conectar

fuentes en paralelo de amperaje cercano o iguales.

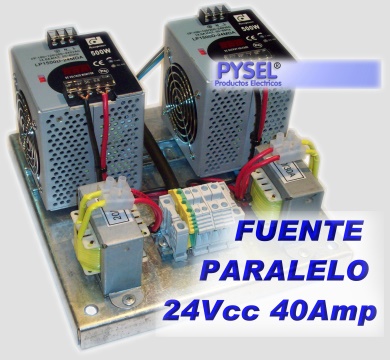

El sistema de la bandeja contiene dos fuentes de 24v 20A para obtener 24v 40A,

incluye dos bobinas especiales de equiparación de corrientes, el sistema se entrega calibrado para evitar fallas.

Para compensar posibles diferencias entre las fuentes se sugiere no sobrepasar

el 95% de la capacidad, en este caso resulta 38Amp.

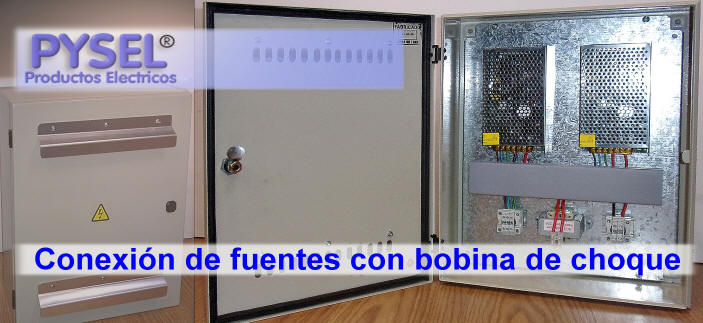

Fuentes switching de 30 Amp, 40Amp, 50Amp 60Amp en tensiones de 5v, 12v 15v 24v 36v 48v armadas en tableros

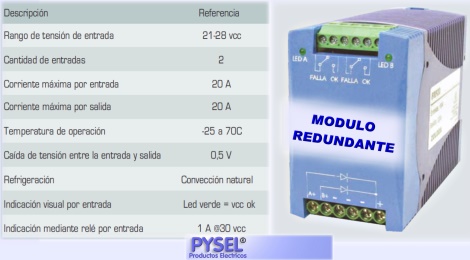

MÓDULOS REDUNDANTES salida constante

Por ejemplo el módulo 24v /20A se aplica para obtener una tensión de salida de24vcc tomado de dos fuentes que se alimentan de dos líneas independientes, de modo que al fallar una la otra sigue manteniendo el servicio.

Importe unitario u$s 124.50+iva.

Estos módulos no equilibran cargas, solo garantizan la salida constante siempre que alguna de las fuentes esté activa.






SISTEMA DE TENSIÓN CONSTANTE

Para los casos de corte de energía se emplea una batería en paralelo con la fuente con un cargador interno, este sistema tiene varios nombres como ser Fuente Cargador, fuente segura, fuente constante, Cargador De Salida Constante, o Sistema Ininterrumpido,


Vea el info: http://www.pysel.com.ar/informes/info_cargadores/Folleto SISTEMAS ININTERRUMPIDOS Y FUENTES SEGURAS.pdf
